SF3D 论文阅读记录

引言#

mesh construction是我刚刚开始了解的一个方向, 今天读了SF3D: Scene Fusion for 3D Reconstruction with Transformers ↗这篇论文, 本文笔记记录用于后续翻阅学习。

读完这篇论文之后, 感觉mesh reconstruction与point cloud reconstruction还是有很大区别的, 尤其是这篇文章中引入的几个新的 mesh 专有的 module, 感觉要比 point cloud reconstruction 更加复杂一些.OK, 废话不多说, 直接进入正题.

Introduction#

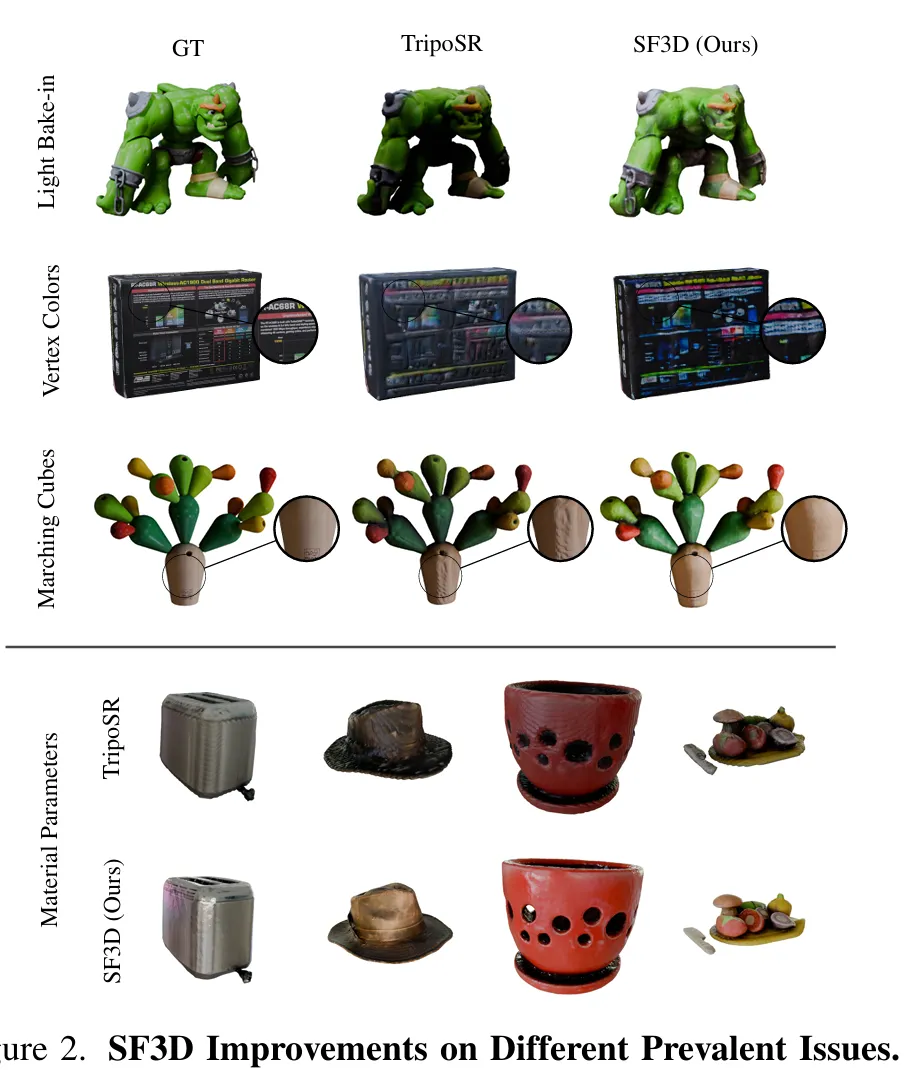

作者一上来就提出了几个issue: SF3D提出的问题

Light bake-in : 现有的模型将光照信息直接bake到texture里, 使得生成的mesh难以利用, 而在SF3D中, 作者提出了使用explicit illumination和一个不同的使用 Spherical Gaussian 的 shading model来解决这个问题(如上图第一行所示).
Vertex Coloring : 现有的工作中, 生成的vertex的数量过多, 使得性能开销很大. 作者认为一个关键问题就是 UV unwrapping的额外处理时间, 于是作者提出了一种highly parallelizable fast box projection-based UV unwrapping method 来解决这个问题(如上图第二行所示), 这使得时间从10-30s 减少到了0.5s, 而且从图上来看, 细节比baseline的 TripoSR 的效果更好.
Marching Cube Artifacts : feed-forward network 通常生成类似与 Triplane NeRFs 的体素网格, 然后使用 marching cube 来提取mesh, 但是这种方法会引入一些artifacts, 作者提出了使用一个对高分辨率 Triplane 更有效的 architecture, 并且使用 DMTet 来对生成的vetex diplacement 和 normal map生成最终的mesh, 这样可以有效减少marching cube引入的artifacts(如上图第三行所示).
Lack of Material Properties : 现有的工作生成的mesh在不同光照下都会看起来dull, 这是因为缺乏explicit的material properties.为解决这个问题, 作者预测了non-spartially varying material properties (如上图第4, 5行所示).

通过以上的改进, SF3D 可以从单张图像生成高质量的mesh, 且生成的3D 资产体积小(1 MB)并且可以在0.5s内生成.

Method#

为了解决上面提到的问题, 作者提出了 SF3D.

首先, SF3D是在TripoSR的基础上进行改进的. TripoSR训练了一个能够生成Triplane 3D representation的transformer. 它使用DINO encode image, 然后把token送入transformer中, transformer输出一个 $64 \times 64$ 分辨率的 triplane, 然后triplane feature之后被decode为color和渲染成标准NeRF. TripoSR 只学到了colors并且不能处理反射等材质属性.

Overview#

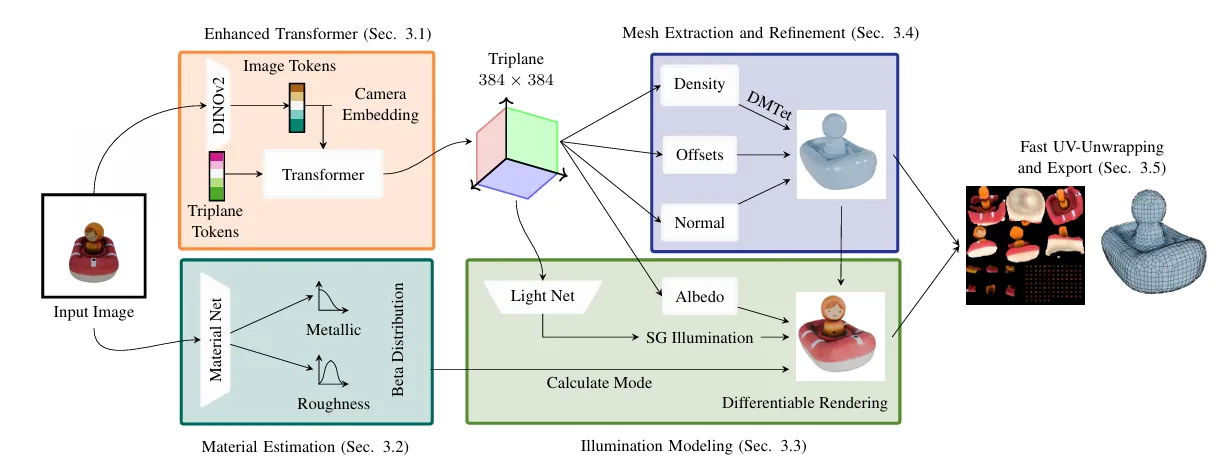

SF3D的整体架构如下图所示: SF3D架构图可以看到, SF3D由5个主要模块组成:

Enhanced Transformer : 用于预测高分辨率的triplane feature.
Merterial Estimation : 用于预测材质属性.
Illumination Modeling : 处理光照问题.
Mesh extraction and refinement : 用于从triplane中提取mesh并进行细化.
UV Unwrapping and Export : 产生low-poly mesh 和高分辨率 texture map.

Enhanced Transformer#

为了生成高分辨率的triplane feature, 作者对TripoSR的transformer进行了改进, 主要有以下几点:

首先, 作者将DINO 替换成了DINOv2, 这样可以获得更好的image feature.

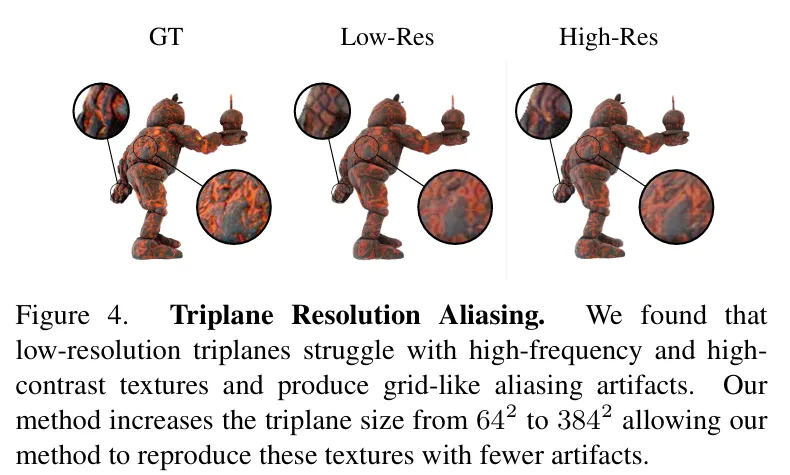

其次, 作者对 triplane 导致的 aliasing 问题进行了讨论如上图所示, 低分辨率的triplane会导致aliasing问题, 但是简单地提高triplane的分辨率会导致模型更复杂, 作者说, 他从PointInfinity中获得启发, (PointInfinity 提供了一个不需要计算triplane的self-attention的架构), 因此, 作者将分辨率提高到 $96 \times 96$ , 从而降低了走样.

Material Estimation#

SF3D 输出了 metallic 和 roughness 两个材质属性. 论文中提到, 理想状况下, 人们希望材质属性是spatially varying的, 但是这样并不现实. 于是作者简化了这个问题, 为整个物体预测这两个属性, 作者提到虽然这种非空间变化的材质属性通常适用于同质物体, 但是实际上能显著改善渲染效果.

为了实现这个预测, 作者引入了一个 Material net, 首先将图像通过CLIP encoder编码, 然后通过2个MLP预测 metallic 和 roughness.

Illumination Modeling#

作者提出要显式estimating光照, 如果不这样做的话, 输出的RGB 颜色会将光照信息bake进去, 使得生成的mesh难以利用. 为此, 作者提出了一个 Light net, estimate SG 光照. 因为triplane encode了场景的几何信息, 所以可以能够推断光照变化.

具体实现上, 作者使用 Transformer 输出的 $96 \times 96$ 分辨率的triplane作为输入, 使其通过 2 个 CNN 层, 接着进行max pool, 最后通过一个MLP。Light Net 输出 24 个 SG 的grayscale amplitude values, 并使用 Softplus 以确保值为正数。这些 SG 的轴和锐度值保持固定, 其设置旨在覆盖整个球体。利用这些振幅值, 作者实施了一种类似于 NeRD [4] 中使用的deferred physically based rendering方法.

此外, 作者的方法在训练阶段还引入了一个lighting demodulation loss $\mathcal{L}_{\text{Demod}}$ , 该损失函数旨在确保：一个具有entirely white albedo的物体上的光照, 能与输入图像的亮度紧密匹配。lighting demodulation loss强制学习到的光照与训练数据中观察到的光照条件保持一致. 这可以被视为一种bias, 用于解决appearance和shading之间的ambiguity.

为了从triplane中提取mesh, 作者使用了DMTet. 作者提出了两个MLP head来预测vertex offsets和vertex normals. 这里受MeshLRM启发, 作者也单独使用了分离的decoder MLP来辅助这两个head的训练. 作者发现, vertex offset能够反走样, 而vertex normal则能提升细节表现. 鉴于一开始normal map的预测不会太准确, 于是作者使用了slerp来稳定训练, 这是在一开始的5K step里发生.

然后引入了各种loss来训练这个mesh extraction and refinement模块:

$\mathcal{L}_{\text{Nrmconsistency}}$ : 法线一致性损失
$\mathcal{L}_{\text{Laplacian}}$ : Laplacian 平滑损失
$\mathcal{L}_{\text{Offset}} = v_o^2$ : 顶点偏移正则化
$\mathcal{L}_{\text{Nrmrepl}} = 1 - n \cdot \hat{n}$ : 法线复制损失
$\mathcal{L}_{\text{Nrmsmooth}} = (\hat{n}(x) - \hat{n}(x + \epsilon))^2$ : 法线平滑损失

UV Unwrapping and Export#

SF3D模型的最终阶段是一个高效的导出流水线, 关键挑战在于传统UV展开的计算密集性, 这不符合快速生成的要求. 为此, 作者提出了一个基于立方体投影的展开方法. 该方法利用网格面法线独立决定投影方向, 实现了可并行化的展开过程. 具体实现上, 该方法执行2D三角形-三角形相交测试来处理UV图集中的遮挡, 并根据深度和接近度对相交面进行重新分配. 同时, 通过遵循径向 $z$ 切线方向旋转UV岛以最小化阴影接缝. 接着, 通过UV展开将世界坐标和占用率烘焙到UV图集上 , 用于从triplane中查询反照率和表面法线. 为防止接缝伪影, 作者采用了一个迭代过程, 使用 $3 \times 3$ 部分卷积和最大池化来扩展UV边界, 确保纹理平滑向外混合.

之后, 作者将所有文件作为glb格式导出.

Overall Training and Loss Functions#

由于直接在网格渲染任务上训练方法会产生不满意的结果, 作者首先在 NeRF 任务上进行了预训练. 完成预训练后, 模型过渡到网格训练, 将 NeRF 渲染替换为differentiable mesh rendering和基于 SG 的着色.

分步的损失函数如下所示:

\begin{split}\mathcal{L}_{\rm render}&=\underbrace{ \lambda_{\rm MSE}}_{ 1 0}\mathcal{L}_{\rm MSE}+\underbrace{ \lambda_{\rm LPIPS}}_{ 2}\mathcal{L}_{\rm LPIPS}+\underbrace{\lambda_{ \rm Mask}}_{ 1 0}\mathcal{L}_{\rm Mask}\\ \mathcal{L}_{\rm mesh}&=\underbrace{\lambda_{\rm Laplacian }}_{ 0.01}\mathcal{L}_{\rm Laplacian}+\underbrace{\lambda_{\rm Nrm Consistency}}_{ 0.001}\mathcal{L}_{\rm Nrm consistency}+\underbrace{\lambda_{\rm Offset}}_{ 0.1}\mathcal{L}_{\rm Offset}\\ \mathcal{L}_{\rm shading}&=\underbrace{\lambda_{\rm Nrm repl}}_{ 0.2}\mathcal{L}_{\rm Nrm repl}\underbrace{\lambda_{\rm Nrm smooth}}_{ 0.02}\mathcal{L}_{\rm Nrm smooth}+\underbrace{\lambda_{\rm Demod}}_{ 0.01}\mathcal{L}_{\rm Demod}\end{split}

总损失为:

\mathcal{L}=\mathcal{L}_{\rm render}+\mathcal{L}_{\rm mesh}+\mathcal{L}_{\rm shading}

Results#

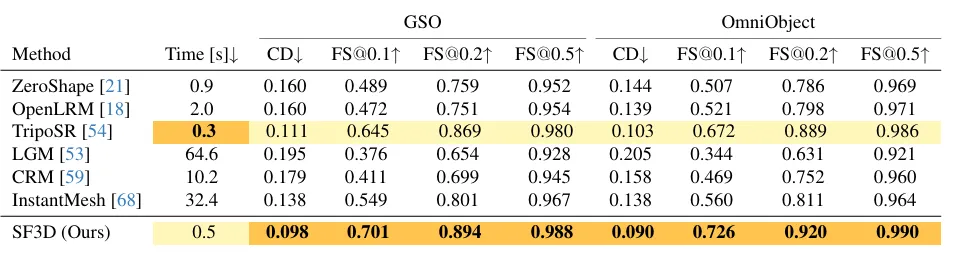

作者在GSO和OminiObject3D数据集上对SF3D进行了评估. 结果如下图所示: 结果图可以看到, SF3D在视觉效果上明显优于其他方法, 并且在数值指标上也有显著提升.

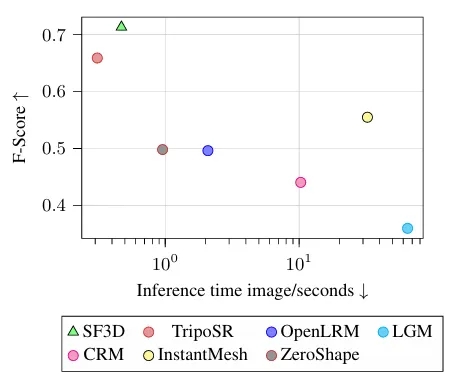

在速度方面, 确实如作者所说, SF3D的UV展开非常快, 只需0.5s, 远快于其他方法的10-30s. 速度对比

Conclusion#

因此, 我似乎大致总结完了SF3D的主要结构, 从一张图像生成高质量的mesh, 能不能对视频进行这样的操作呢? 我们看到这个任务里实际上用了大量生成的先验知识, 我在想一个完全基于image的3D reconstruction方法, 能不能做到不依赖于这些先验知识?
