引言#

Transformer 在Attention is All You Need ↗一文中被提出, 本来想读一下原文的, 但是时间并不太够, 因此我们这里就简单捋一下就行.

整体结构#

Transformer 的整体结构如下图所示: Transformer架构图可以看到, 其主要由 Encoder 和 Decoder 两部分组成.

Transformer 的工作流程:
- 首先获取输入每一个词的表示向量 $X$ , $X$ 由单词的embedding和位置的embedding相加得到.
- 然后将 $X$ $X$ 输入到Encoder中, 经过多层的Encoder Layer的处理, 得到编码后的表示 $Z$ $Z$ .
  - $Z$ 用 $X_{n \times d}$ 表示, 其中 $n$ 是序列长度, $d$ 是词向量的维度.

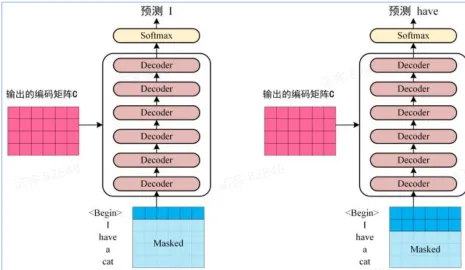

- 接着将目标序列的输入 $Y$ $Y$ 输入到Decoder中, 经过多层的Decoder Layer的处理, 并结合Encoder的输出 $Z$ $Z$ , 最终得到预测结果 $\hat{Y}$ $\hat{Y}$ .如下图:
  - 使用的过程中, 翻译到单词 $i + 1$ 时, 需要通过Mask操作掩盖住未来的信息, 以防止模型在预测时看到未来的词.

OK, 下面我们来具体看看Encoder Layer和Decoder Layer的结构.

Self-Attention 机制#

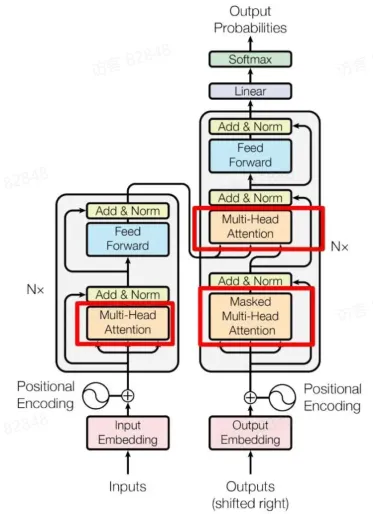

Transformer 的核心是 Self-Attention 机制, 其结构如下图所示:

Self-Attention架构图

左侧为Encoder block
右侧为Decoder block
红圈中的部分为Multi-Head Attention机制, 是由多个Self-Attention组成的.

可以看到Encoder block包含一个Multi-Head Attention层.
Decoder block包含两个Multi-Head Attention层, 第一个用于处理目标序列的输入, 第二个用于结合Encoder的输出.
每个Attention层后面都跟着一个**Feed-Forward Neural Network (FFN)**层.

因为Self-Attention机制是Transformer的核心, 因此我们重点来看一下它的计算过程.

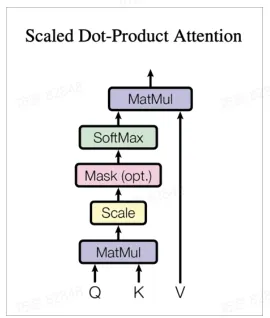

dsa

上图是Self-Attention的计算流程图, 计算时需要用到三个矩阵: Query ( $Q$ ), Key ( $K$ ), Value ( $V$ ), 实际过程中, 这三个矩阵都是通过输入的表示 $X$ 经过线性变换得到的.

Q, K, V 的计算#

Self-Attention机制中, 对于输入的表示 $X \in \mathbb{R}^{n \times d}$ , 可以使用线性变换矩阵 $W_Q, W_K, W_V \in \mathbb{R}^{d \times d_k}$ 来计算 $Q, K, V$ :

Q = X W_Q, \quad K = X W_K, \quad V = X W_V

实现#

import numpy as np
from math import sqrt
import torch
import torch.nn as nn


class SelfAttention(nn.Module):
    def __init__(self, d_model, d_k, d_v):
        """
        input: X : (batch_size, n, d_model)
        q : (batch_size, n, d_k)
        k : (batch_size, n, d_k)
        v : (batch_size, n, d_v)
        """
        super(SelfAttention, self).__init__()
        self.d_k = d_k
        self.W_Q = nn.Linear(d_model, d_k)
        self.W_K = nn.Linear(d_model, d_k)
        self.W_V = nn.Linear(d_model, d_v)
        self._norm_factor = sqrt(d_k)

    def forward(self, X):
        Q = self.W_Q(X)  # Q : (batch_size, n, d_k)
        K = self.W_K(X)  # K : (batch_size, n, d_k)
        V = self.W_V(X)  # V : (batch_size, n, d_v)

        scores = torch.matmul(Q, K.transpose(-2, -1)) / sqrt(self.d_k)  # (batch_size, n, n)
        attn_weights = torch.softmax(scores, dim=-1)  #  (batch_size, n, n)
        output = torch.matmul(attn_weights, V)  # (n_batch_size, n, d_v)

        return output

python

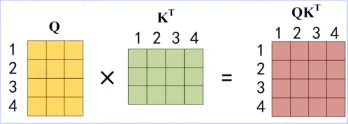

因此, 当我们得到了 $Q, K, V$ 后, 就可以计算Attention的输出了:

\text{Attention}(Q, K, V) = \text{softmax}\left(\frac{Q K^T}{\sqrt{d_k}}\right) V

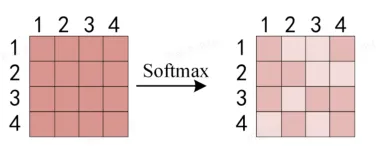

得到 $QK^T$ 之后, 使用Softmax函数对每一行进行归一化, 即每一行的和都变为1.

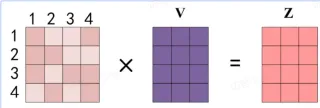

最后将归一化后的权重矩阵与 $V$ 相乘, 得到最终的Attention输出.

上图中softmax矩阵的第一行可以理解为单词1对其他单词的关注程度, 最终单词1的输出 $Z_1$ 等于所有单词的值 $V$ 加权求和.

Multi-Head Attention#

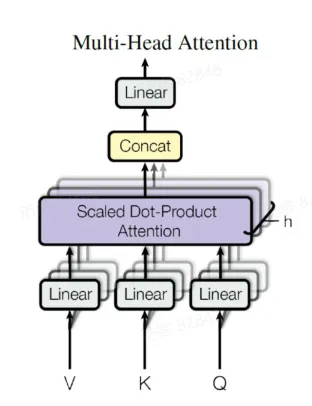

上一步中, 我们已经知道怎么使用Self-Attention机制来计算Attention的输出了, 但是Transformer中使用的是Multi-Head Attention机制, 其结构如下图所示:

Multi-Head Attention架构图

从上图中可以看到Multi-Head Attention机制包含多个并行的Self-Attention头, 每个头都有自己的一组线性变换矩阵 $W_Q^i, W_K^i, W_V^i$ .

首先将输入 $X$ 分别传递到h个Self-Attention头中, 得到h个不同的Attention输出, 下面是h = 8的例子:

from math import sqrt
import torch
import torch.nn as nn

class MultiHeadAttention(nn.Module):
    def __init__(self, d_model, d_k, d_v, h):
        """
        input: X : (batch_size, n, d_model)
        q : (batch_size, d_model, d_k)
        k : (batch_size, d_model, d_k)
        v : (batch_size, d_model, d_v)
        """
        super(MultiHeadAttention, self).__init__()
        self.h = h
        self.d_k = d_k
        self.d_v = d_v

        self.W_Q = nn.ModuleList([nn.Linear(d_model, d_k) for _ in range(h)])
        self.W_K = nn.ModuleList([nn.Linear(d_model, d_k) for _ in range(h)])
        self.W_V = nn.ModuleList([nn.Linear(d_model, d_v) for _ in range(h)])
        self.linear = nn.Linear(h * d_v, d_model)

    def forward(self, X):
        heads = []
        for i in range(self.h):
            Q = self.W_Q[i](X)
            K = self.W_K[i](X)
            V = self.W_V[i](X)

            scores = torch.matmul(Q, K.transpose(-2, -1)) / sqrt(self.d_k)
            attn_weights = torch.softmax(scores, dim=-1)
            head = torch.matmul(attn_weights, V) # (batch_size, n, d_v)
            heads.append(head)

        concat_heads = torch.cat(heads, dim=-1)  # (batch_size, n, h * d_v)
        output = self.linear(concat_heads)  # (batch_size, n, d_model)

        return output

python

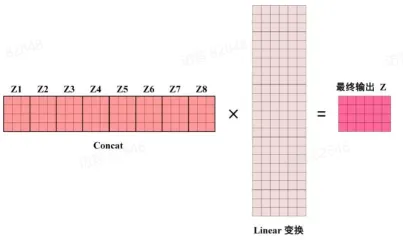

得到8个输出后, 将它们在最后一个维度上进行拼接, 得到一个新的表示, 然后通过一个线性变换矩阵 $W_O$ 将拼接后的表示映射回原始的维度 $d_{model}$ .

可见Multi-Head Attention输出的矩阵维度与输入矩阵的维度相同, 这样就可以方便地将其与后续的层进行连接.

other components#

剩余的层比较简单, 因此不再赘述.

Decoder Layer#

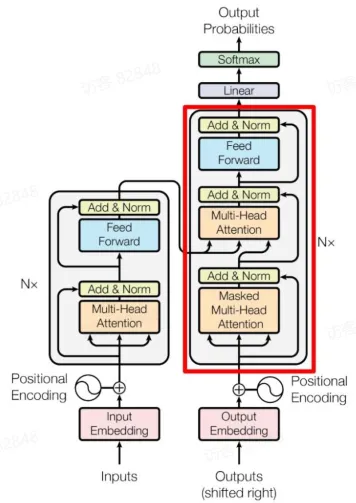

Decoder Layer的结构如下图红框内所示:

其与Encoder Layer的主要区别在于多了一个Masked Multi-Head Attention层, 该层用于处理目标序列的输入, 并且在计算Attention时会掩盖住未来的信息, 以防止模型在预测时看到未来的词.

第一个Multi-Head Attention#

我们重点解释一下Mask操作.

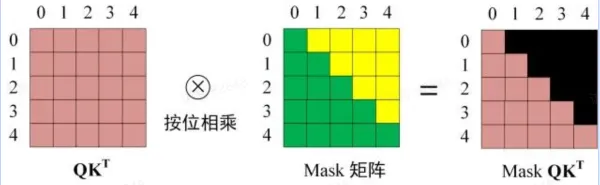

第一步是Decoder的输入矩阵和Mask矩阵, Mask矩阵是一个上三角矩阵, 用于掩盖未来的信息.
接下来的操作和之前的Self-Attention机制类似, 通过输入矩阵计算 $Q, K, V$ ., 之后计算 $QK^T$ .
然后将Mask矩阵应用到 $QK^T$ 上, 将被掩盖的位置设置为负无穷大, 这样在Softmax计算时, 这些位置的权重会变为0.

最后进行Softmax归一化, 并与 $V$ 相乘, 得到最终的Attention输出.

第二个Multi-Head Attention#

第二个Multi-Head Attention层与Encoder Layer中的Multi-Head Attention层类似, 只是这里的 $K$ 和 $V$ 来自于Encoder的输出 $Z$ , 而 $Q$ 来自于第一个Attention层的输出.

根据Encoder的输出 $C$ 计算得到 $K$ 和 $V$ , 根据上一个Attention的输出 $D$ 计算得到 $Q$ , 然后计算Attention的输出.

时间复杂度分析#

Transformer 的时间复杂度主要来自于 Self-Attention 机制. 对于一个长度为 $n$ 的序列, Self-Attention 的时间复杂度为 $O(n^2 \cdot d)$ , 其中 $d$ 是词向量的维度. 这是因为在计算 $QK^T$ 时, 需要进行 $n \times n$ 的矩阵乘法, 每个元素的计算涉及到 $d$ 维的向量点积. 因此, 对于一个包含 $L$ 层Encoder和Decoder的Transformer模型, 总的时间复杂度为 $O(L \cdot n^2 \cdot d)$ .

总结#

Transformer 应该是这样的.
