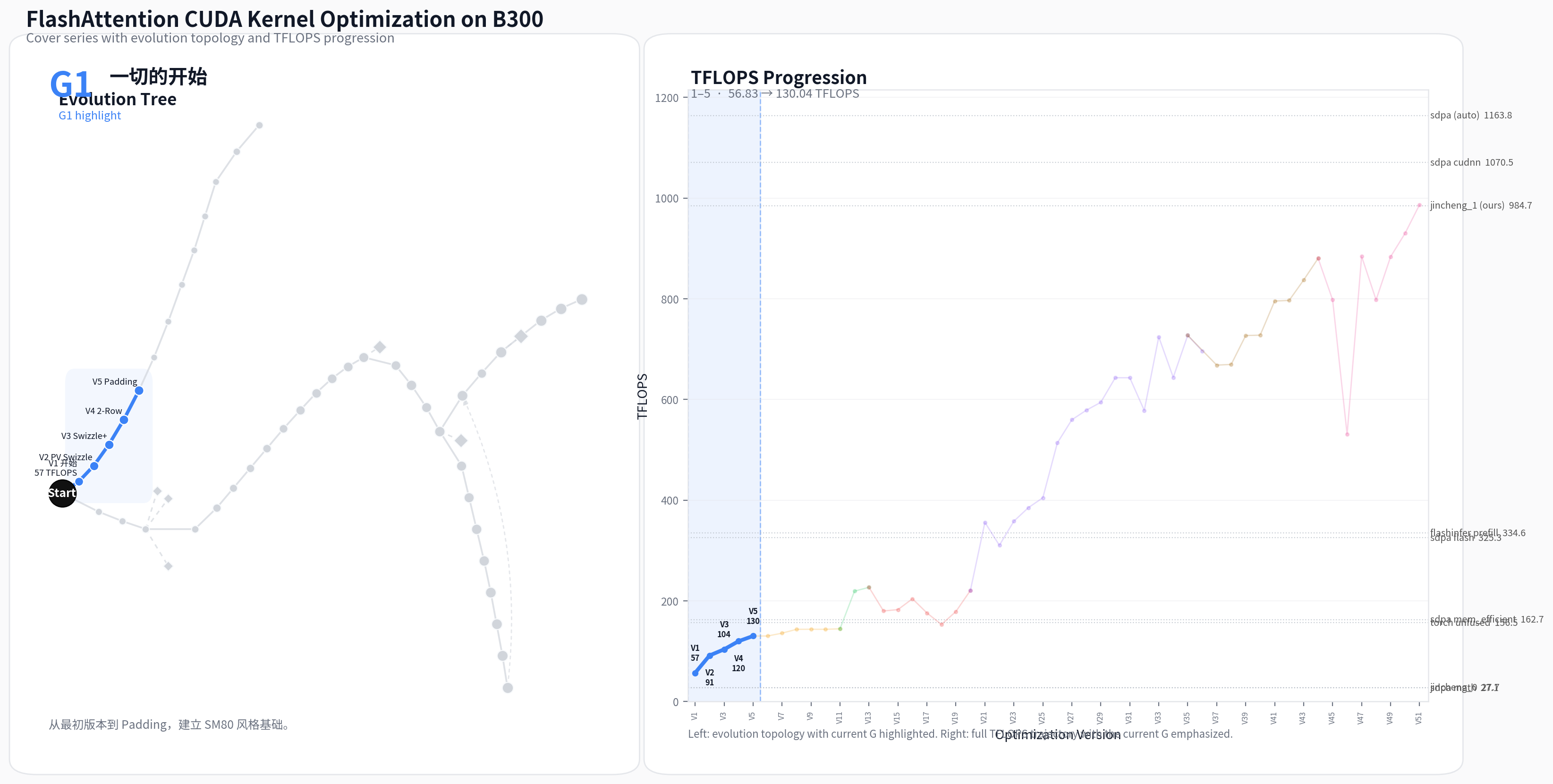

Flash Attention CUDA Kernel 优化: 从 56 到 986 TFLOPS on B300 — G1: 一切的开始 (56→130)

背景

本周学习目标是对 Flash Attention 做 CUDA kernel 优化，跑在 B300 上。我们的 case 大概是这样的：

1
2
3
4

SEQ_LEN = 1024
NUM_HEADS = 64
HEAD_SIZE = 128
DTYPE = torch.float16

先跑了一下 PyTorch 原生的 torch.nn.functional.scaled_dot_product_attention 作为 baseline，数据大概是：

1
2
3
4
5

Function: torch_sdpa[1024, 64, 128]
Elapsed Time (total):      0.0030 seconds
Average Time Per Step:     0.030 ms
Compute Performance:       1156.54 TFLOPS
Memory Throughput:         2103.73 GB/s

嗯，baseline 已经很快了。接下来要做的就是从一个 naive 的实现慢慢优化，而且用ncu看了一下细节，这个算子走的是cudnn auto 调度路径，ncu 逆向确认是 1 CTA。

V1: 一切的开始

第一版 kernel 的逻辑比较直接，主要参考了 Flash Attention 官方实现的结构，然后做了些适配。

启动参数

1
2
3
4
5
6
7
8
9

TPB = 128
Br  = 32
Bc  = 64

WarpM = 16
WarpN = 32
WarpH = 64

Grid = (SEQ_LEN / Br, NUM_HEADS)  // 即 (32, 64)

也就是说，每个 block 处理一个 head 中的一个长度为 Br=32 的 Q 片段。总共 32 × 64 = 2048 个 block，每个 block 128 个 thread，感觉规模还行。

共享内存布局

算了一下需要的 shared memory 大小，大概是这样：

1
2
3
4
5
6
7

fp16_t smem_Q[Br * HeadSize];       // 32 * 128 = 4096 个 fp16 = 8 KB
fp16_t smem_KV[Bc * HeadSize];      // 64 * 128 = 8192 个 fp16 = 16 KB
fp16_t smem_P[Br * Bc];             // 32 * 64  = 2048 个 fp16 = 4 KB
fp32_t smem_Logits[Br * Bc];        // 2048 个 fp32 = 8 KB
fp32_t smem_max[Br];                // 32 个 fp32 = 128 B
fp32_t smem_max_old[Br];            // 32 个 fp32 = 128 B
fp32_t smem_sum_exp[Br];            // 32 个 fp32 = 128 B

加起来大概 36 KB 左右，B300 的 单block shared memory 默认是 48 KB（除非optin），所以应该放得下，至少不会一开始就爆 shmem。

Pipeline 思路

整个 pipeline 大概是这样：

1. 初始化 smem_max 和 smem_sum_exp。

2. 用 ldmatrix 加载 Q 到 寄存器Q。

3. 然后进入 KV 的大循环，每次取 Bc=64 长度的 KV 片段。

4. 对每个 KV 片段：

5. 加载 K，做 QK matmul，得到 logits 存到 smem_Logits。

6. 做 online softmax，更新 smem_max 和 smem_sum_exp。

7. 加载 V，做 PV matmul，累加到 O 上。

8. 循环结束后，把 O 写回 global memory。

看起来逻辑是通的，至少没有明显的 bug。

关于 Swizzle 的一点琢磨

QK 的 mma 我用了 Swizzle64，KV 的 mma 用了 SwizzleNone。当时选择的时候大概是这么想的：

QK 这边，ldmatrix 加载 A/B 矩阵，row stride = HeadSize * 2 = 256B。因为选的是 x4 模式，每个 lane 提供一个 16B 行的地址，加载 4 个 8×8 tile。shared memory 一个周期的带宽是 128B，一个 tile 恰好占一个周期。

如果 tile 落在 lane 0–7, rows 0–7, col c 的位置，用 Swizzle64 会产生 2-way bank conflict。我算了一下 QK 的指令数：TileM=1, TileN=2，总共 24 条 ldmatrixx4，mma 指令 32 条。我猜测 ldmatrix 大概能被 mma 掩盖掉，所以 Swizzle64 的 bank conflict 或许不是主要瓶颈。当然这只是我的推测，后面看 profiling 才知道。

PV 那边用了 SwizzleNone，因为 WarpH=64, Bc=64，感觉不太需要额外的 swizzle 来优化 bank 分布。

V1 拉完了

满怀期待地跑了一下 benchmark，结果：

1
2
3
4

Elapsed Time (total):      0.0605 seconds
Average Time Per Step:     0.605 ms
Compute Performance:       56.83 TFLOPS
Memory Throughput:         103.38 GB/s

跟 baseline 的 1156 TFLOPS 相比，差了大概 20 倍。但是第一版嘛，能跑对就不错了，性能的事后面慢慢搞。

初步猜测

从 profiling 数据来看，有几个指标比较突出，我大概觉得瓶颈可能在以下几个地方：

• Shared memory bank conflict 偏高：尤其是 smem_Logits 的读写，或者 online softmax 那一段的访问模式可能不太规则，导致了较多的 shared memory replay。

• Warp stall 占比比较大：可能是因为 wait_group 的等待时间太长，或者 mma 指令之间没有足够的独立指令来 hiding latency，导致 warp 经常在等数据。

• Occupancy 或许不够理想：虽然 shmem 只用了 36KB，但 TPB=128 加上寄存器压力，可能 active warp 数并没有达到预期，SM 的并行度没有完全发挥出来。

V1 到这里就先告一段落，下一步应该是先定位最明显的 bottleneck，然后有针对性地改。目前的想法是，先从 shared memory 的访问模式入手，看看能不能优化一下 bank conflict，然后再考虑 warp-level 的调度问题。

V2: PV Swizzle 优化

在 V1 的 profiling 数据里，我注意到一个之前可能被我忽略的问题：PV 的 swizzle 还是需要设的。

V1 里 PV 的 mma 我用了 SwizzleNone，当时想着 WarpH=64, Bc=64，感觉不太需要额外处理。但仔细一想，SwizzleNone 在这种场景下可能反而会引入比较严重的 bank conflict。

溯因

PV 这边，P 的 shape 是 [Br, Bc] = [32, 64]，存的是 fp16，所以 row stride = 64 * 2 = 128B。

用 ldmatrix 从 shared memory 加载 P 时，如果采用 SwizzleNone，一列数据会落到固定的 bank 上。128B 的 row stride 意味着相邻行之间的地址偏移是 128B，而 shared memory 有 32 个 bank，每个 bank 4B，总带宽 128B/cycle。每一行的同一列会命中完全相同的 bank，这就造成了 8-way bank conflict（128B / 16B = 8，因为每个 bank 在同一个 cycle 只能服务一个请求）。

同理，V 的加载也存在类似的问题。

我从指令数和 tensor core 占用的角度大概算了一下：

从表上看，QK 和 PV 的 mma 指令数都是 32 条，tensor core 占用都在 256 cycles 左右，理论上两者的计算密度应该是接近的。但 PV 这边因为 SwizzleNone 导致的 8-way bank conflict，ldmatrix 的有效延迟会显著增加——8-way conflict 大概会导致 640 cycles 的 load 延迟，这个数字已经超过了 mma 本身的 256 cycles。

换句话说，在 V1 里，PV 的 shared memory 访问延迟已经成了主导瓶颈，计算单元在等数据。

改用 k128B

既然问题是 row stride = 128B 导致的 bank conflict，那最直接的思路就是改变 swizzle 模式，让 bank 分布更均匀。我决定把 PV 的 swizzle 从 SwizzleNone 改成 Swizzle128。

k128B 意味着把 128B 的 row stride 打散，使得同一列的相邻行映射到不同的 bank 上，从而减少 conflict。代价是 shared memory 的地址计算会稍微复杂一点，但这个 tradeoff 在当前的瓶颈面前应该可以忽略。

另外，V 这边用的是 ldmatrix.trans，本身就比普通的 ldmatrix 更难做到 1 cycle 一次，bank conflict 会更敏感。改完 swizzle 之后，理论上对 V 的加载也会有改善。

顺带一提，online softmax 那一段的存储布局也跟着做了些调整，不过那部分改动比较细节而且也是跟着swizzle的布局修正，就不展开了。

V2 的性能

改完 PV 的 swizzle 之后重新跑了一下 benchmark：

1
2
3
4

Elapsed Time (total):      0.0376 seconds
Average Time Per Step:     0.376 ms
Compute Performance:       91.46 TFLOPS
Memory Throughput:         166.37 GB/s

相比 V1 的 56.83 TFLOPS，提升到了 91.46 TFLOPS，大概提升了 1.6 倍。虽然跟 baseline 的 1156 TFLOPS 还有很大差距，但至少方向是对的。

从 profiling 数据来看，shared memory bank conflict 确实降了不少，说明改 swizzle 这个方向没问题。不过目前还远没有到可以庆祝的时候，91 TFLOPS 离目标还有至少一个数量级的距离。

下一步大概要看看其他瓶颈了，通过ncu看到 warp stall 和 occupancy 可能还是有问题，需要再仔细分析一下。

V3: 进一步 Swizzle 优化

前文之述备矣，QK 这边其实也有类似的 bank conflict 问题，只不过没有 PV 那边那么严重。

再看 QK 的 Bank Conflict

QK 这边 row stride = HeadSize * 2 = 256B，shared memory 一个 section 是 16B（4 个 bank × 4B），256B / 16B = 16 个 section。如果用 Swizzle64，会把 64B 的跨度映射到相同的 bank 组上，导致 2-way bank conflict。

我之前算过，QK 的 ldmatrix 有 24 条，加上 mma 有 32 条，觉得 2-way conflict 大概能被 mma 掩盖掉。但是从 profiling 数据来看，虽然 QK 的冲突确实没有 PV 那么夸张，但它还是存在的，而且日积月累下来也会对性能有影响。

既然 V2 把 PV 从 SwizzleNone 改到 Swizzle128 之后收益明显，那 QK 这边是不是也可以如法炮制？我决定把 QK 的 swizzle 也改成 Swizzle128，这样 row stride = 256B 的情况下，128B 的 swizzle 跨度可以让 bank 分布更加均匀，理论上可以完全消除 QK 的 bank conflict。

代价呢

Swizzle128 对 shared memory 地址计算的要求更高一些，可能会多几条指令。但相比于消除 bank conflict 带来的收益，这个代价应该是可以接受的。而且 QK 的 ldmatrix 数量本身就不算多，多几条地址计算指令不会成为瓶颈。

V3 的性能

改完 QK 的 swizzle 之后重新跑了一下：

1
2
3
4

Elapsed Time (total):      0.0332 seconds
Average Time Per Step:     0.332 ms
Compute Performance:       103.58 TFLOPS
Memory Throughput:         188.42 GB/s

从 V2 的 91.46 TFLOPS 提升到了 103.58 TFLOPS，大概又提升了 13%。虽然还没到质变的程度，但还在提升。

从 profiling 数据来看，memory_l1_wavefronts_shared 从 V2 的大概 6000 万 sectors 降到了 5000 万左右，bank conflict 降低得到了证实。这个指标下降说明 shared memory 的有效利用率提高了，跟我预期的一致。

V4: Softmax 优化 — 2-Row 处理

从 ncu report 来看，目前 warp state 里 short scoreboard stall 的占比比较高，大概 50% 左右，scheduler 占 27%，occupancy 只有 25%。算一下，每一个 SM 就只有 16 个 warp，平均到每个 scheduler 大概 3.6 个 warp，stall 的时候很难找到 ready 的 warp 来切换，这是个大问题。

先着手解决 short scoreboard stall。report 里的 detail 大概是这样的：

On average, each warp of this workload spends 5.5 cycles being stalled waiting for a scoreboard dependency on a MIO (memory input/output) operation.

所谓 MIO 操作即：LDS, STS, SHFL, MUFU。那么谁在用这些指令呢？

看起来 softmax 是 MIO 指令的重灾区。为了确认 stall 主要发生在哪一段，我用了个脚本按源码行聚合采样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

PYTHONPATH="......../ncu-report" python3 << 'EOF'
import ncu_report
from collections import defaultdict

r = ncu_report.load_report("ncu_flash_attn_learn_source.ncu-rep")
a = r.range_by_idx(0).action_by_idx(0)

METRIC = "smsp__pcsamp_warps_issue_stalled_short_scoreboard"
m = a.metric_by_name(METRIC)
cids = m.correlation_ids()

per_line = defaultdict(int)
total = 0
for i in range(m.num_instances()):
    addr = cids.as_uint64(i)
    samples = m.as_uint64(i)
    total += samples
    info = a.source_info(addr)
    if info:
        per_line[(info.file_name(), info.line())] += samples
    else:
        per_line[("<no-line-info>", addr)] += samples

for (f, line), s in sorted(per_line.items(), key=lambda kv: -kv[1])[:20]:
    print(f"{f}:{line}  samples={s}  ({100*s/total:.1f}%)")
print(f"\ntotal = {total}")
EOF

结果出来，softmax 里的 shuffle 占绝大多数。这其实不意外，shuffle 本身就要走 MIO scoreboard，而且 softmax 里每行要做两次 shuffle 归约，整个 block 有 Br=32 行，累积起来就是几千个采样点。

让 Warp 同时处理两行

既然 softmax 是瓶颈，那就针对它下手。一个合理的改动是：让每个 warp 同时处理两行。

原来的逻辑是一个 warp 处理一行，做 softmax 的时候等 shuffle 依赖、等 LDS、等 STS，warp 就卡在那里。改成两行之后，warp 可以在等待其中一行的依赖时，切到另一行继续干活，起到一种类似掩护的作用，把 stall 的时间利用起来。

另外，我顺便把所有 [elementsPerLane] 长度的局部数组改成了标量变量，这样或许能稍微缓解一下寄存器压力，进而改善 occupancy。

V4 的性能

改动之后重新跑了一下：

1
2
3
4

Elapsed Time (total):      0.0287 seconds
Average Time Per Step:     0.287 ms
Compute Performance:       119.76 TFLOPS
Memory Throughput:         217.84 GB/s

从 V3 的 103.58 TFLOPS 提升到了 119.76 TFLOPS，大概又涨了 15%。

从 ncu report 里的采样数据来看，变化比较明显：

shuffle 链相关采样从 62.9% 降到了 56.4%，绝对值降了 38%，说明 2-row 确实起到了作用。而且第二条链的延迟基本被第一条链的等待完全覆盖，符合预期——这印证了“掩护”的思路是有效的。

V5: Padding — 解决 stmatrix 的 Bank Conflict

至此，我们已经稍微缓解了 warp short scoreboard stall 的问题。但在 ncu report 里还有一段比较扎眼的话：

1
2
3
4
5
6

OPT   Est. Speedup: 12.29%
This kernel has uncoalesced shared accesses resulting in a total of 6291456 excessive wavefronts (13% of the
total 49958912 wavefronts). Check the L1 Wavefronts Shared Excessive table for the primary source locations.
The CUDA Best Practices Guide
(https://docs.nvidia.com/cuda/cuda-c-best-practices-guide/index.html#shared-memory-in-matrix-multiplication-c
-ab) has an example on optimizing shared memory accesses.

好吧，ncu 直接告诉我这里有 12.29% 的潜在提升空间。

先算一下 Excessive Wavefronts 的来源

所谓 excessive wavefronts，简单来说就是 shared memory 操作没有充分利用带宽，产生了多余的 wavefront。我大概算了一下：

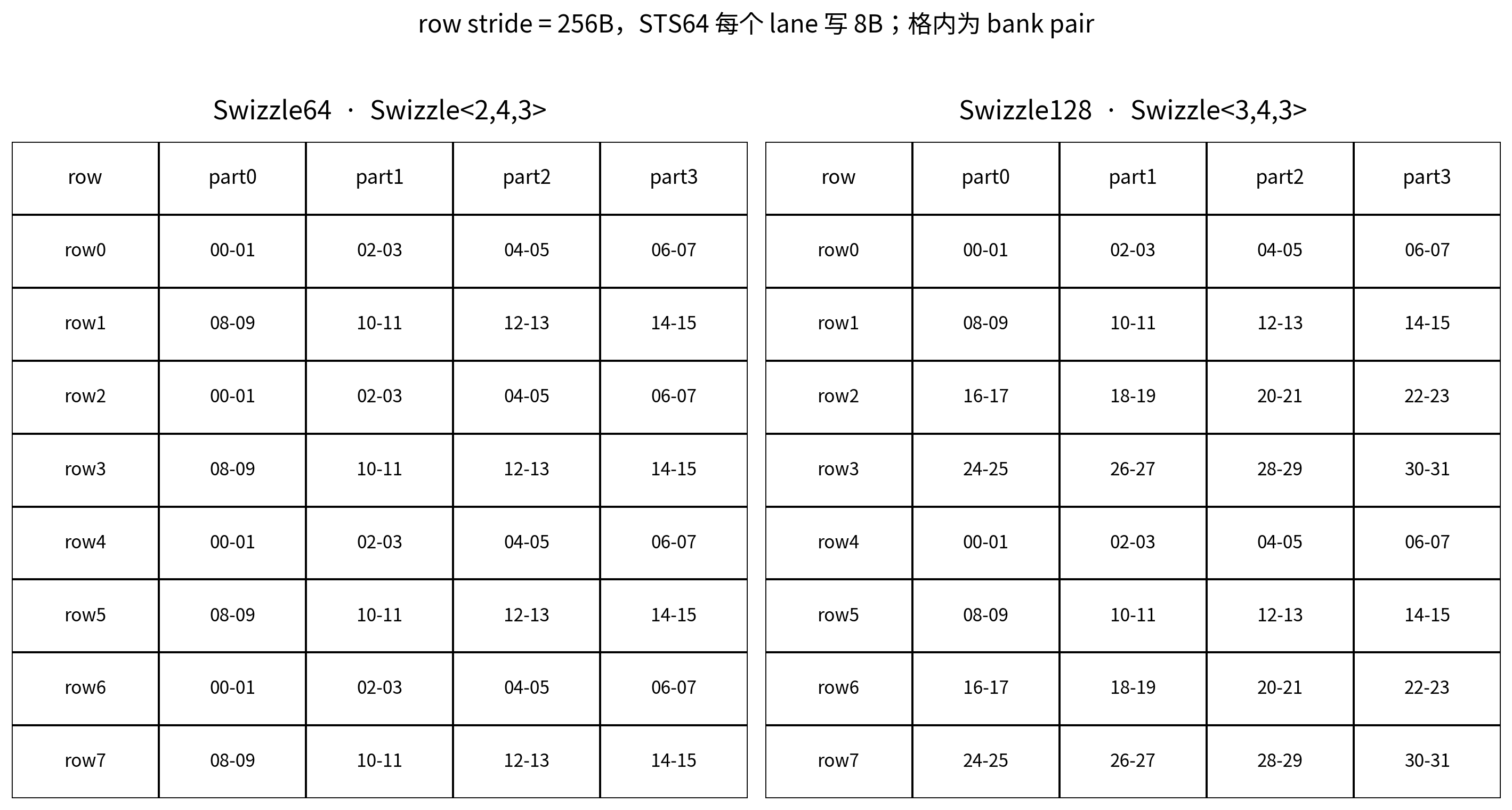

看 stmatrix_f32 这条指令，理想情况下是 32 lane × 8B = 256B，对应 2 个 wavefront。但如果没有引入任何 swizzle 或 padding，会发生 8-way bank conflict，导致实际需要 16 个 wavefront，excessive 占比算下来大概是 75%。

然后我把前文那个 python 脚本的 metric 改了一下，定位到 excessive wavefronts 具体发生在哪里——似乎结果全在 stmatrix32 里。换句话说，写回 shared memory 的那一步在大量产生 bank conflict。

为什么 stmatrix 会有问题

stmatrix32 的写指令是 STS64，要求 8B 对齐。但 swizzle 的粒度是 16B，这个粒度对于 stmatrix 来说太大了，导致多个 lane 的写操作落到同一个 bank 上，产生冲突。

一个比较直接的思路是：不用 swizzle，改用 padding。通过在 shared memory 的 row stride 里插入一些 padding 元素，让相邻行的同一列错开 bank，从而避免冲突。

我试了两个 padding 值：

• padding 68：理论上可以消除一半的 conflict。
• padding 72：理论上可以完全错开，消除所有 conflict。

V5 的性能

先说 padding 68：

1
2
3
4

Elapsed Time (total):      0.0271 seconds
Average Time Per Step:     0.271 ms
Compute Performance:       126.66 TFLOPS
Memory Throughput:         230.39 GB/s

ncu 里 excessive sectors 降到了 524,288，比之前的 6,291,456 少了一个数量级。

再说 padding 72：

1
2
3
4

Elapsed Time (total):      0.0264 seconds
Average Time Per Step:     0.264 ms
Compute Performance:       130.04 TFLOPS
Memory Throughput:         236.55 GB/s

这次 ncu 里 excessive sectors 直接降到了 0。

从 V4 的 119.76 TFLOPS 到 padding 72 的 130.04 TFLOPS，大概又提升了 8.6%。虽然提升幅度在逐渐变小，但这块本来也不是最大的瓶颈，能有这个收益已经不错了。

G1收尾

前文系列1从 V1 到 V5，我们完成了以下几个关键优化：

从 56.83 TFLOPS 到 130.04 TFLOPS，大概整体提升了 2.3 倍。虽然距离 baseline 的 1156 TFLOPS 还有很大差距，但每一步都有明确的方向和收益，这条路走得还算合理？

这五版把 shared memory 这一侧的问题基本解决了：excessive sectors 从 600 多万直接归零，bank conflict 不再是瓶颈。但 ncu 里还有两个挥之不去的数字：

• short scoreboard stall 依然占大头：V4 的 2-row 处理把 shuffle 链相关采样从 62.9% 压到了 56.4%，但 softmax 里 LDS → SHFL → exp → SHFL → STS 的串行链没被打破，warp 依然在大量等待 MIO 数据。
• occupancy 只有 25%：每个 SM 只有 16 个 warp，平均每个 scheduler 不到 4 个，stall 的时候找不到足够的 ready warp 来切换。

shared memory 优化完了，下一个问题在 softmax 的关键路径和 occupancy 上。G2 打算换个角度，从算术指令和 occupancy 入手，看看能不能再往前蠕动一点。
