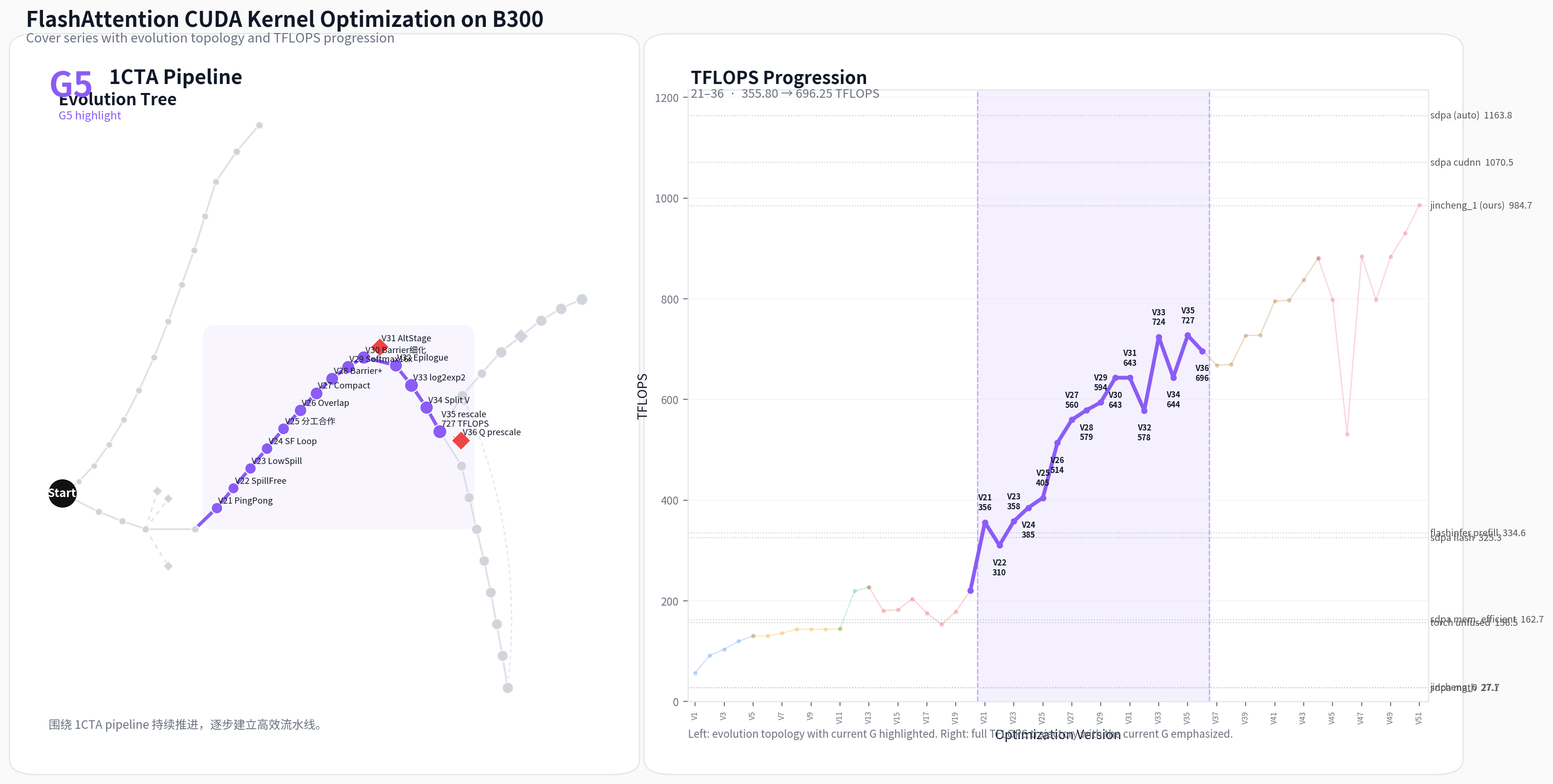

Flash Attention CUDA Kernel 优化: 从 56 到 986 TFLOPS on B300 — G5: Pipeline 重构与双缓冲 (221→727)

背景

G4 从 V14 到 V20，核心主题是从 SM80 迁移到 SM103，用上 TMA + TCGen05。折腾了 7 个版本，最终收在 220.52 TFLOPS——基本没涨，甚至比 G3 终点还略低一点。

G4 结束时几个比较明确的结论是：

1. TC 利用率始终在 6-8% 之间徘徊：无论怎么改指令、怎么调寄存器，这个数字就是上不去。问题不在计算侧，在数据供给侧。
2. pipeline 是串行的：每个 tile 必须走完”等 TMA → 等 QK → softmax → sync → 等 PV → 读回 → sync”才能进下一轮，任何时刻只有一个角色在干活，其他人全在等待。
3. 寄存器还是最稀缺的资源：ld.red 是好指令但寄存器爆炸，精度换寄存器的方案有妥协。
4. G4 排除了不少错误答案：two pass PV、leader wait、ld.red 直接替换……这些方向理论上都有吸引力，但实测都失败了。

G4 没有带来性能突破，但它为 G5 铺了路——TMA、TCGen05、TMEM 这些东西都验证过了，下一步就是怎么把它们叠起来，让 DMA 和 tensor core 同时干活。

于是 G5 决定不再修修补补，直接重构整个 mainloop。

V21: Ping-Pong Pipeline — 终于让 tensor core 和 TMA 同时干活了

G4 中我们似乎竭尽全力都没有超过 G3，但回头看，我们的 mainloop 始终是一个随便堆搭的状态——基本就是”等 TMA 加载完 → 算 QK → softmax → 等 PV 加载完 → 算 PV → 读回 → 下一轮”的串行流水线。

G4 终点（156.3 µs）的 ncu 数据很能说明问题：tensor core 利用率只有 7.8%，时间全花在等待上。任何时刻只有一个角色在干活，其他人全在摸鱼。

而且 G4 有一个设定：一个 CTA 独占一个 SM。但我们并没有最大化利用独占带来的资源——TMEM 只用了很小一部分，smem 也只用了 58 KB，还有很多余量。

V21 的目标就是：把 mainloop 改成 ping-pong 双缓冲流水线，让 TMA 加载和 tcgen05 计算重叠起来。

新的 Pipeline 设计

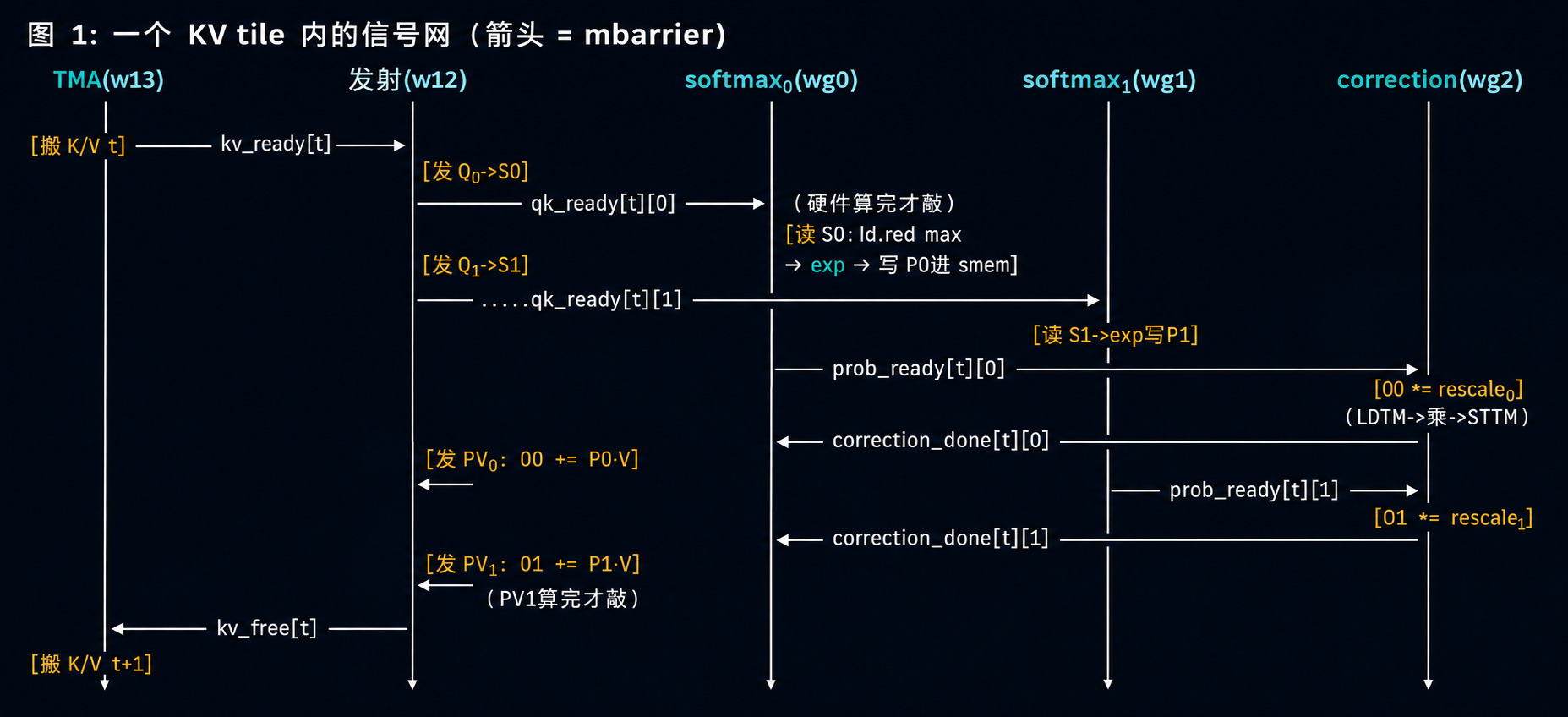

我们设计了如下所示的 mainloop（示意图），核心思路是两个 stage 交替：

让 TMA 在计算当前 tile 的时候，异步加载下一个 tile 的数据。这样 DMA 和 tensor core 就能同时干活了。

Correction 操作

这里面有一个关键操作是 correction——也就是 PV 累加之后的 rescale 阶段。

之前的实现里，每个 warp 各自算 rescale 因子，然后各自读 TMEM、各自乘、各自写回去。这个模式的问题是：每个 thread 都要做一遍完整的 load + scale + store，寄存器占用高，而且 TMEM 的读写争抢严重。

V21 的 correction 核心函数是这样的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

__device__ __forceinline__ void scale_output_stage(
    uint32_t tmem_base,
    fp32_t const* row_rescale,
    int32_t stage
) {
    int32_t warp_id = threadIdx.x >> 5;
    int32_t lane_id = threadIdx.x & 31;
    int32_t row_local = (warp_id & 3) * 32 + lane_id;

    fp32_t history_scale = row_rescale[stage * UmmaM + row_local];

    #pragma unroll
    for (int32_t vector = 0; vector < HeadSize / 8; ++vector) {
        uint32_t values[8];
        ptx::tcgen05_load_32dp32b8x(tmem_base + vector * 8, values);
        ptx::tcgen05_wait_load();

        #pragma unroll
        for (int32_t i = 0; i < 8; ++i) {
            values[i] = __float_as_uint(__uint_as_float(values[i]) * history_scale);
        }

        ptx::tcgen05_store_32dp32b8x(tmem_base + vector * 8, values);
    }

    ptx::tcgen05_fence_before_thread_sync();
}

关键点在于：每一个 thread 负责一行。row_local = (warp_id & 3) * 32 + lane_id 这个映射保证了warp group中 128 个 thread 各自负责 Br=128 行中的一行，分工明确，没有竞争。

另外，我们让 warp 14 专门负责 barrier，warp 15 专门负责 epilogue 和 prologue。这样 barrier 和同步操作不再占用计算 warp 的资源。

这个设计带来了什么

1. Br 本质扩大了：虽然单个 UMMA 的 Br 不变（还是 64），但我们利用满了 TMEM 的容量，同时进行两个 stage 的 ping-pong。等效于在更粗的粒度上做 tile 管理，降低了 KV 的加载频率。

2. 专门的 rescale warp group：correction 操作现在由专门的 warp 来负责，不再跟计算 warp 抢寄存器。省下来的寄存器空间可以留给 tcgen05 的 fragment 和 TMA descriptor。

3. 精度完全符合预期：因为 rescale 因子还是 fp32 算的，只是 scale 操作本身用 fp32 做，没有精度损失——不像 V20 那样做了精度妥协。

V21 的性能

跑了一下 benchmark：

1
2
3
4

Elapsed Time (total):      0.0097 seconds
Average Time Per Step:     0.097 ms
Compute Performance:       355.80 TFLOPS
Memory Throughput:         647.20 GB/s

从 V20 的 220.52 TFLOPS 直接蹦到了 355.80 TFLOPS，提升了大概 61%。

这是 G1 V12 以来最大的一次单版提升。关键是方向对了——让 TMA 和 tensor core 同时干活，而不是排队等。

但还有问题

ncu 看了一眼，tensor core 利用率从 7.8% 涨到了 10% 左右——确实涨了，但还远没有到瓶颈。同时 spill 占比很高，说明寄存器压力还是大，虽然比 G4 好一些，但并没有完全解决。

下一步应该要优化 spill，把寄存器占用再往下压一压，让 occupancy 和 TC 利用率继续往上走。

V22: Spill Free — 一个“理论上正确”的负优化

V21 虽然性能大涨，但 ncu 里 spill 占比还是很高。寄存器压力这个老问题又回来了——不过这次比 G4 好一些，至少有了明确的方向。

于是 V22 的目标很纯粹：把 spill 彻底干掉。

动了哪些地方

为了压缩寄存器占用，我试了几种手段：

1. 函数传参改为模板参数

之前很多函数传的是运行时变量，编译器没法做常量传播，寄存器分配也比较保守。改成模板参数之后，理论上编译器可以在编译期做更多优化，减少栈上临时变量的存活范围。

2. 指针计算移到 warp 分工的函数体内

上一版在 warp specialization 之前就把各种指针和地址算好了，导致这些变量在整条 pipeline 里都存活，占着寄存器不释放。现在把指针计算挪到真正使用它们的函数体内部，让它们的生命周期缩短。

3. 复用 values 数组

在 softmax 尾部有一个典型场景：load 出 8 个 fp32，然后每个算 exp，再转成 fp16，最后一条 STS.128 写出去。

这里的问题是：消费速度比供给速度快。load 出来的 values 在用完之后就死了，但实际上可以复用这些寄存器来存放转换后的结果，而不是另外开一套寄存器。

改成复用之后，理论上能省下不少寄存器。

V22 的性能

1
2
3
4

Elapsed Time (total):      0.0111 seconds
Average Time Per Step:     0.111 ms
Compute Performance:       310.25 TFLOPS
Memory Throughput:         564.34 GB/s

嗯，从 V21 的 355.80 TFLOPS 掉到了 310.25 TFLOPS，倒退了 13%。

但 spill 确实从一百万降到了十万——说明方向是对的，寄存器压力确实减轻了。

为什么变慢了

ncu 里看到一个不太妙的现象：stalled_no_instructions 上升了很多。

查阅资料之后，我猜测问题出在模板化引入了大量的不同地址的代码。也就是说，虽然寄存器省下来了，但编译器为了处理各种模板特化，生成了更多的指令和分支，导致 PC（程序计数器）相关的 stall 增加了。

spill 和 stalled_no_instructions 之间做了一个 tradeoff，而在这个 case 里，后者带来的损失超过了前者。简单来说：我们是减少了 spill，但代价是让 warp 更频繁地因为没指令可发而 stall，得不偿失。

小结

V22 的改动在直觉上都是对的——减少寄存器占用、缩短变量生命周期、复用寄存器空间。但它们组合在一起，却因为编译器行为的变化导致性能下降。这说明在 CUDA 优化里，局部最优的叠加不一定是全局最优。

下一步可能需要做更细致的消融实验，把这三个改动拆开来看，找出到底是哪一个在拖后腿。或者换一种思路——既然 spill 已经降到了十万，也许这个量级的 spill 本身不是瓶颈，真正的问题在别的地方。

V23: Low Spill Compact — 验证归因，但问题还在

V22 去掉模板化之后，重新跑了一下 benchmark：

1
2
3
4

Elapsed Time (total):      0.0096 seconds
Average Time Per Step:     0.096 ms
Compute Performance:       358.08 TFLOPS
Memory Throughput:         651.35 GB/s

性能回到了 V21 的水平，甚至略高了一点点（358 vs 355）。这说明上文的归因是正确的——模板化确实引入了大量的不同地址代码，导致 stalled_no_instructions 上升，抵消了寄存器优化带来的收益。

但代价是：spill 也回到了当时的水平。去模板化之后，spill 又回到了百万量级。V22 降低 spill 的目标没有达成，只是验证了“模板化是负优化”这个猜测。

所以现在的情况是：

• V21：355 TFLOPS，spill 一百万
• V22：310 TFLOPS，spill 十万
• V23：358 TFLOPS，spill 一百万

绕了一圈，回到了原点。

继续思考

现在看来，“降低 spill”和“保持性能”之间需要找到一个平衡点。模板化这条路走不通，但 spill 本身确实会影响 occupancy 和 TC 利用率——虽然 V21 的 358 TFLOPS 证明了这个量级的 spill 并不致命，但如果能降下来，应该还能再往前优化一点。

下一步的优化方向大概有这么几个：

1. 在非模板化的前提下，手动优化寄存器分配：不用模板参数，而是用 __restrict__ 和 const 来帮助编译器做别名分析，或许能减少寄存器压力。
2. 调整代码结构，压缩变量存活范围：把大块代码拆成更小的函数，用 __forceinline__ 控制内联程度，让编译器更早释放寄存器。
3. 接受当前 spill 水平，转向其他瓶颈：毕竟 358 TFLOPS 已经是当前最好的成绩，spill 也许不是最大的天花板——TC 利用率才 10%，这才是真正该关注的事。

V24: Spill Free Loop — 终于找到了平衡点

V23 去掉模板化之后性能回到了 358 TFLOPS，但 spill 也回到了百万级别。V22 的模板化思路是对的——它确实降低了 spill——但代价是引入了过多的指令副本，导致 icache 压力和 stall 上升。

那我就在想：能不能保留模板化带来的寄存器优化收益，同时避免指令副本爆炸？

问题分析

回顾一下 V22 的模板化方案。softmax 的模板实例数是 2（两种配置），然后 key 循环展开因子是 16。所以总的指令副本数是：

1

2 × 16 = 32 份

而 V23（low spill compact）是：

1

1 × 16 = 16 份（但有 spill）

问题就出在这里：模板化本身只引入了 2 倍的代码膨胀，这不是问题。真正的问题在于 key 循环展开 16 次，让每份模板都膨胀了 16 倍，总共 32 份副本挤在 icache 里。

改进方案

V24 的改动思路很简单：模板照用，把 key 循环的展开因子从 16 砍成 1。

1
2
3
4

#pragma unroll 1  // 之前是 #pragma unroll 16
for (int k = 0; k < HeadSize / UmmaK; ++k) {
    // softmax 核心计算
}

为什么可以这样？因为每一个 stage 后面都会接一个 mbarrier，同步开销已经把 stage 之间的边界卡死了。展开 16 次和展开 1 次，在端到端的延迟上没有区别——反正都要等 barrier。还不如不展开，省下 icache 空间，让寄存器优化得以保留。

这样一来，指令副本数变成了：

1

2 × 1 = 2 份

模板化带来的寄存器优化收益保留住了，代码膨胀问题也解决了。

V24 的性能

跑了一下 benchmark：

1
2
3
4

Elapsed Time (total):      0.0089 seconds
Average Time Per Step:     0.089 ms
Compute Performance:       384.99 TFLOPS
Memory Throughput:         700.29 GB/s

从 V23 的 358 TFLOPS 提升到了 384.99 TFLOPS，大概又涨了 7.5%。

更重要的是：现在 spill 被控制住了，指令副本也控制住了，编译器没有过度膨胀。ncu 里 stalled_no_instructions 也回到了正常水平。印证了先前的猜测——真正的问题不在模板化本身，而在模板 × 展开的组合爆炸。

终于找到了一个“既有寄存器收益、又没有性能回退”的平衡点。

V25: 分工合作 — 拆掉那堵墙

V24 解决了 spill 和指令副本的矛盾，但还有一个问题让我一直不太舒服：warp 分工。

从上上图的时序图来看，上一版的 warp 分工虽然逻辑清晰，但执行下来感觉不怎么合理。具体来说是 Correction 的操作交给了专门的 warp group 来做，其他 warp 在干等。

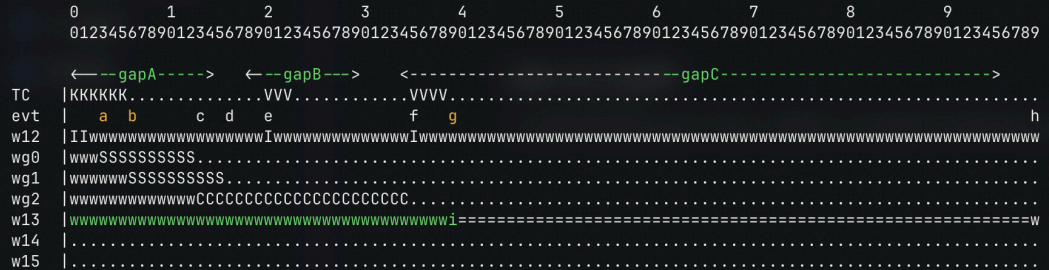

上⼀版的时序图⼤概如下:

V25 的改动很简单：把 Correction 交还给 Wg0 和 Wg1 自己干，不再搞专门的 correction warp。

从直觉上讲，这似乎是“后退一步”——专门分工听起来更高效才对。但实测结果很有意思：

V25 的性能

1
2
3
4

Elapsed Time (total):      0.0085 seconds
Average Time Per Step:     0.085 ms
Compute Performance:       404.65 TFLOPS
Memory Throughput:         736.05 GB/s

从 V24 的 384.99 TFLOPS 提升到了 404.65 TFLOPS，大概又涨了 5.1%，突破了 400 TFLOPS。

ncu 里 spill 确实上升了，但先不管他——性能在涨，说明这个 tradeoff 是值得的。tensor core 利用率也变高了，虽然没有具体数字，但趋势是对的。

为什么专门分工反而不行

仔细想想，之前专门分工的设计虽然看起来“专业”，但实际上引入了一个问题：Correction 需要从 TMEM 里读数据、做 rescale、再写回去，这个过程本身是计算密集型的。把它交给专门的 warp 去做，相当于把一部分计算从主流水线上剥离出去了——但主流水线并没有因此跑得更快，因为它在等 Correction 的结果。

让 Wg0 和 Wg1 自己干 Correction，虽然打破了“分工明确”的漂亮设计，但减少了数据搬家和等待的额外开销，整体流水线更顺畅了。而且每个 warp 对自己的数据更熟悉，寄存器分配也更自然。

下一步

400 TFLOPS 是一个里程碑，但离 baseline 的 1156 TFLOPS 还有差距。tensor core 利用率虽然涨了，但应该还有上升空间。接下来看看剩下的几个 gap 在哪里——可能是 mbarrier 的 overhead，也可能是 TMA 的加载还没来得及做更细粒度的 overlap。

V26: More Overlaps — 拆开 K/V 的 TMA 加载

V25 之后，ncu 显示 pipeline 中仍然存在一些空隙。观察时序图，发现在每个 tile 的起始阶段，K 和 V 的 TMA 加载是绑定的——同时触发、同时到达。但这两种数据的依赖关系并不相同：K 在 QK 之前就需要 ready，而 V 可以等到 softmax 之后。将它们绑定在一起，意味着其中一方 ready 后仍要等待另一方，造成了一个固定的等待窗口（上面时序图中标注的 gap C）。

改进思路

V26 把 K ready 和 V ready 解耦：

• K[t] 的加载只依赖 qk_ready[t - 1]，不再需要等 V。相比之前的实现，K 可以提前半个 tile 开始传输。
• QK[t] 的 gate 从 KV_ready[t] 改为 k_ready[t] && correction[t - 1]。
• softmax 的 gate 从 qk_ready[t] 改为 qk_ready[t] && kv_free[t - 1]，保证 TMEM 空间在 softmax 开始前可用。

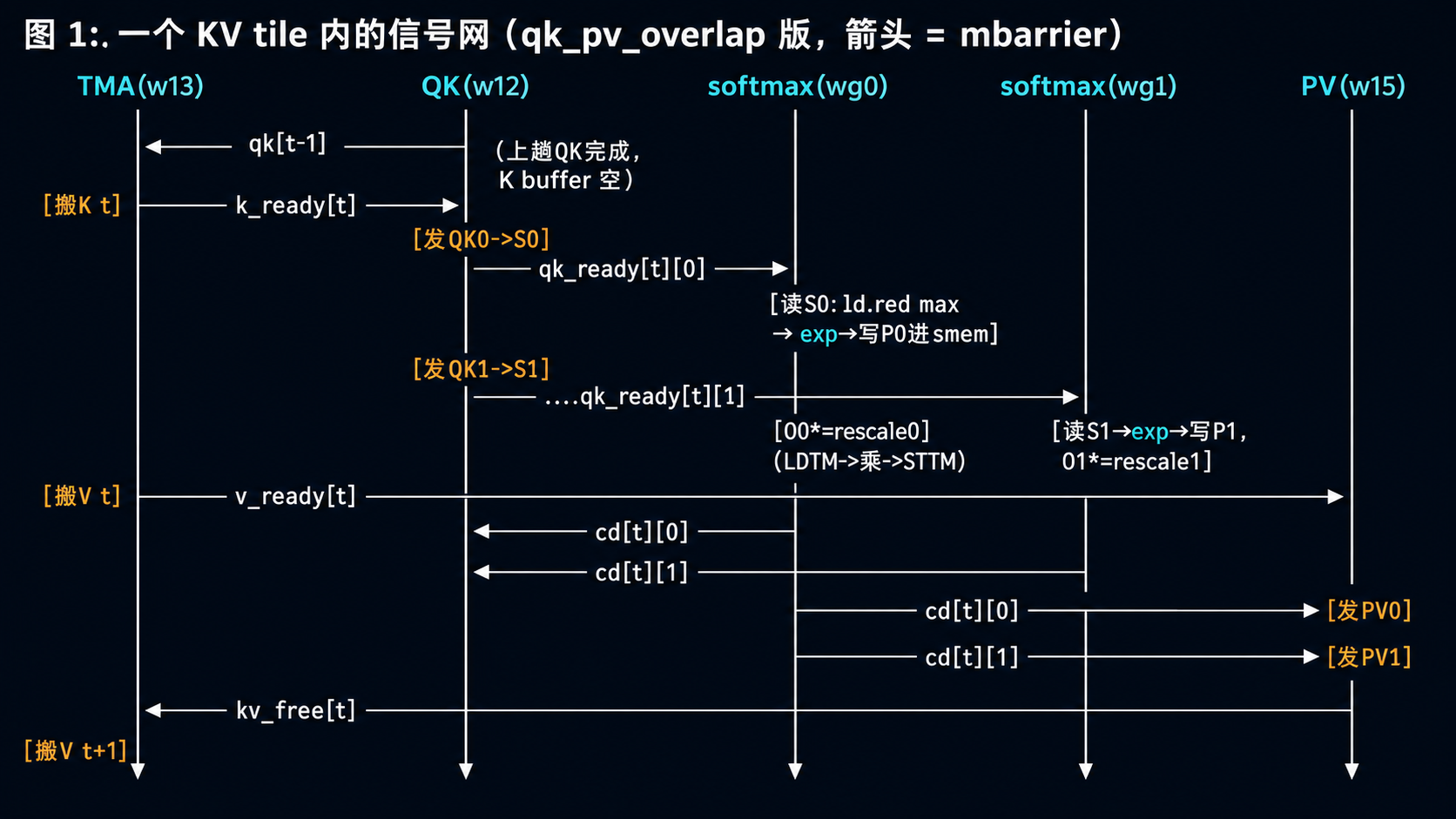

新的信号图如下：

时序图：

在这个设计下，warp 13 的大部分搬运工作可以被隐藏：

• K transfer 藏在 QK done 之后的 softmax 和 PV 的间隙中
• V transfer 藏在 kv_free 之后的 QK 和 softmax 的间隙中

V26 的性能

1
2
3
4

Elapsed Time (total):      0.0067 seconds
Average Time Per Step:     0.067 ms
Compute Performance:       513.54 TFLOPS
Memory Throughput:         934.13 GB/s

相比 V25 的 404.65 TFLOPS，提升了约 27%，达到了 torch_sdpa 的 50%。

还存在的问题

ncu 显示 long scoreboard stall 有明显下降，说明解耦加载确实减少了等待。但同时出现了两个新的问题：

• spill read 上升：推测与额外的 mbarrier 同步有关
• no instruction：推测与 PV 迁移到 warp 15 发射后的调度空隙有关

这两项留到后续版本处理。

V27: Overlap Compact — 压缩指令副本

V26 在解耦 K/V 加载后达到了 513 TFLOPS，但 ncu 显示 no instruction 仍然偏高，同时 spill read 也有上升。进一步看，问题出在循环展开上。

问题定位

w12 和 w15 的 key_tile 循环采用了全展开。具体来说，w12 每趟调用 issue_qk_tile × 2，每个内部是 8 次 tcgen05_mma_1sm_f16（各自带 elect.sync + setp + mma 的 inline asm）加 4 份描述符构造和推进；w15 类似，issue_pv_tile × 2，每个内部 2×8=16 次 MMA。内层循环本身是必要的发射流本体，但外层循环再乘以 8 展开后，发射流被复制了 8 遍——w12 一个 warp 独占几百条指令的直线代码，w15 同理。

这带来了两个问题：

• 取指压力：指令缓存被大量重复的展开代码占据
• spill：提前计算的长期值分散在展开副本中，增加了寄存器存活范围

改动

把外层循环从全展开改成 #pragma unroll 1，只保留内层循环的展开。

性能

1
2
3
4

Elapsed Time (total):      0.0061 seconds
Average Time Per Step:     0.061 ms
Compute Performance:       559.52 TFLOPS
Memory Throughput:         1017.77 GB/s

相比 V26 的 513 TFLOPS，提升了约 9%。ncu 显示 no instruction 下降了 72%，spill read 下降了 18%，符合预期。long scoreboard 仍然偏高，留到下一版处理。

V28: More Precise Barriers — 拆分 Correction Barrier

V27 之后，long scoreboard 仍然偏高。重新审视 correction barrier 的语义，发现它实际上承载了两层含义：

1. softmax 完成（w12 需要等这个才能覆写 QK 的 TMEM）
2. rescale PV TMEM 完成（w15 需要等这个才能开始下一轮 PV）

但 w12 只需要等待 softmax 完成，不需要等待 rescale。原先用同一个 barrier 会导致 w12 多等一些不必要的时间。于是引入了一个新的 barrier（score free barrier），专供 w12 使用。

性能

1
2
3
4

Elapsed Time (total):      0.0059 seconds
Average Time Per Step:     0.059 ms
Compute Performance:       578.53 TFLOPS
Memory Throughput:         1052.34 GB/s

相比 V27 的 559 TFLOPS，略有提升，但改动本身不大。

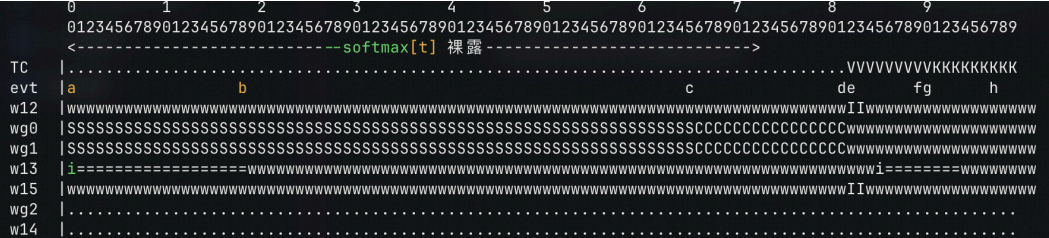

神的目光开始聚焦 softmax。

V29: Softmax 16x — 调整 TMEM 加载位宽

在 softmax 内部，tcgen05.ld 的位宽设置之前统一为 8。经过测试，将 softmax 内部的 load 位宽改为 16，其余部分保持不变。

1
2
3
4

Elapsed Time (total):      0.0058 seconds
Average Time Per Step:     0.058 ms
Compute Performance:       594.22 TFLOPS
Memory Throughput:         1080.88 GB/s

相比 V28 的 578.53 TFLOPS，提升了约 2.7%。tcgen05.ld 位宽的调整对 softmax 阶段有一定收益，但尚未触及更深层的瓶颈。

V30: Barrier 细化

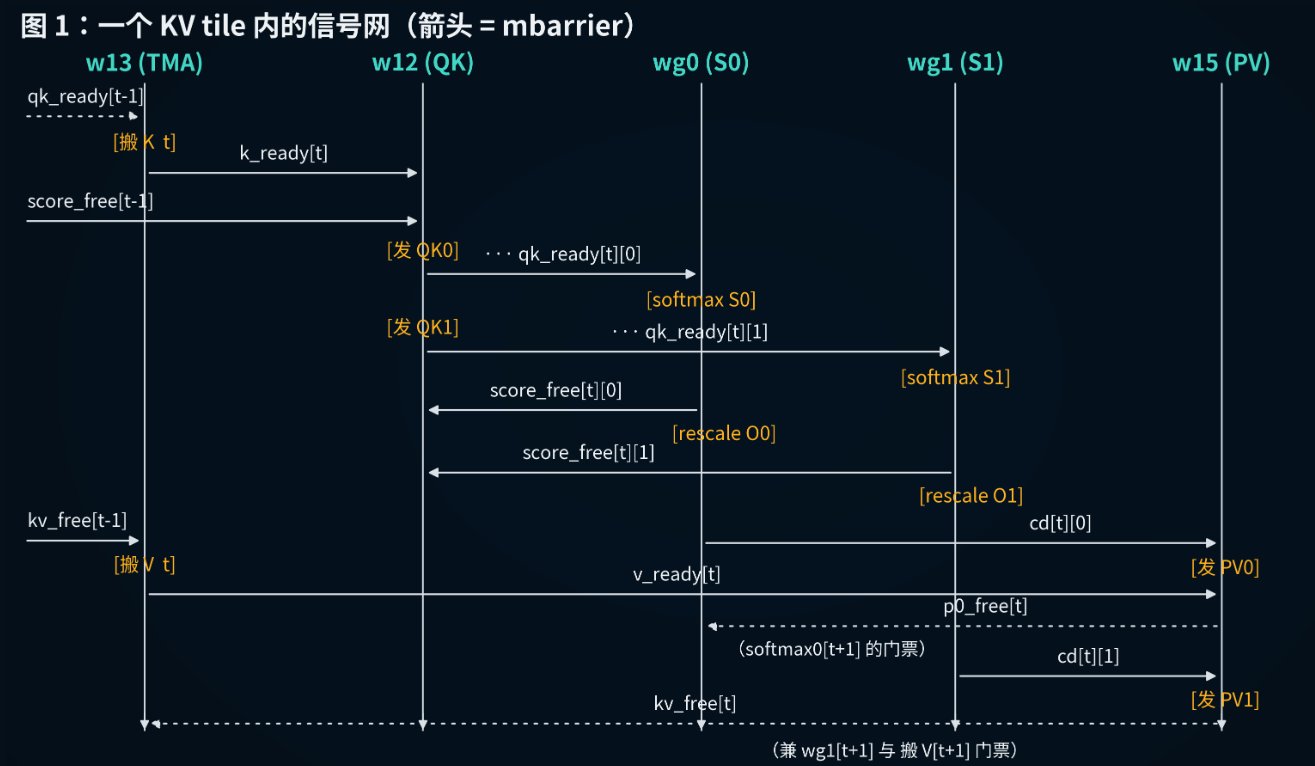

稳态关键路径原为 softmax0[t] → cd[0] → PV0[t] → PV1[t] → softmax0[t+1]。但 PV1 的结果在下一轮 softmax 开始前并不需要，softmax0 实际上只需要等待 PV0 完成即可。

引入 PV0 barrier 后，softmax0 不再等待 PV1，信号图据此调整。

1
2
3

Average Time Per Step: 0.053 ms
Compute Performance: 643.07 TFLOPS
Memory Throughput: 1169.75 GB/s

相比 V29 的 594 TFLOPS，提升约 8.3%。softmax0 不再等待 PV1，这个 gap 被消除。目前 profile 中已经看不到显著的 stall 项，再往下做可能就需要从全局数据流或数值精度角度重新审视了。

V31: Alternate Stage Priority — 尝试动态切换

V30 引入 PV0 barrier 之后，稳态关键路径缩短了约 8%。顺着这个思路，理论上可以让 PV0 和 PV1 的角色在奇偶 tile 之间交替，使得两个 stage 的负载更均衡，进一步压缩关键路径。

于是按奇偶 tile 分别配置不同的 first 对象，期望在保持 ping-pong 吞吐的同时，让两个 PV stage 轮流优先完成。

1
2
3

Average Time Per Step: 0.053 ms
Compute Performance: 643.07 TFLOPS
Memory Throughput: 1169.75 GB/s

性能与 V30 持平。spill 有所下降，但不在关键路径上。动态切换引入了额外的分支和 barrier 配置开销，long scoreboard 略有上升。权衡之下，收益不明显，回退此改动。

V32: Epilogue 优化 — 尝试用 TMA 做写回

V31 之后，性能稳定在 0.053 ms 左右。本轮把注意力转向 epilogue——从 TMEM 读回结果并写回 global memory 的阶段。

原先的 epilogue 实现是每个 thread 负责一行，直接从 TMEM 读，然后写回 gmem。但每一行之间相距 16 KB，访存 pattern 毫无 coalescing 可言，直觉上应该还有优化空间。

改动

尝试用 TMA 来替代原有的 epilogue 写回路径：

1. tcgen05.ld 从 TMEM 读到寄存器
2. 每行除以 sum，转 FP16
3. 写回 shared memory（复用原有的 smem_P 空间，不新增 smem）
4. TMA engine 发起 2 笔 bulk store 写回 gmem

这样理论上可以利用 TMA 的硬件 coalescing 能力，把原本分散的标量写合并成批量 DMA 传输。

性能

1
2
3
4

Elapsed Time (total):      0.0059 seconds
Average Time Per Step:     0.059 ms
Compute Performance:       578.02 TFLOPS
Memory Throughput:         1051.41 GB/s

从 0.053 ms 回退到了 0.059 ms。ncu 分析下来，TMA 引入了额外的同步开销，而且 epilogue 本来就不在关键路径上，改动的收益被同步开销抵消了。回退此改动。

V33: log2exp2 — 压缩 softmax 计算链路

V32 回退后重新审视 softmax 的计算路径，发现之前一直有一个 3 指令的序列可以用 2 条指令完成。

改动

旧链路：

1

FFMA(x · Scale − max) → FMUL(×log₂e) → MUFU.EX2

新链路：

1

FFMA(x · ScaleLog2 − max₂) → MUFU.EX2

把 log₂e 的乘法提前合并到 scale 里，省掉了一条 FMUL。

性能

1
2
3
4

Elapsed Time (total):      0.0047 seconds
Average Time Per Step:     0.047 ms
Compute Performance:       724.16 TFLOPS
Memory Throughput:         1317.24 GB/s

从 V32 的 0.053 ms 降到了 0.047 ms，提升了约 13%。

这个优化在 G2 的 V6 就试过，但当时整个 softmax 不在关键路径上，指令数的压缩没有转化为端到端的收益。现在 softmax 处于主路径上，long scoreboard 占比上升是预期的——计算链路压缩后，访存等待的比例自然变高了，但这说明优化已经打到了正确的位置。

V34: Split V — 尝试压缩 V 的存活窗口

V33 压缩了 softmax 计算链路后，性能到了 0.047 ms。此时重新审视 PV 阶段的访存模式，发现 V 的存活窗口可能还可以进一步压缩。

问题分析

PV 总共涉及 4 个“四分之一块”（2 个 P × 2 个 V 半块）。旧顺序按 P 分组：P0×V0、P0×V1、P1×V0、P1×V1。V0 要一直活到第 3 个四分块（P1×V0）结束才没人读。

如果改成按 V 分组：P0×V0、P1×V0、P0×V1、P1×V1，V0 在第 2 块结束就可以被覆写，比旧版提前了一半。于是：

• w13 搬下一趟 V0 的发射点从 kv_free[t] 提前到 v0_free[t]
• 首个 PV 四分块只需等 16KB 的 V0 到货，不用等全部 32KB——TMA 到货延迟对关键路径的贡献减半

性能

1
2
3
4

Elapsed Time (total):      0.0053 seconds
Average Time Per Step:     0.053 ms
Compute Performance:       643.76 TFLOPS
Memory Throughput:         1171.00 GB/s

北京大学大败！清华大学大胜！
从 V33 的 0.047 ms 回退到了 0.053 ms。

分析

ncu 显示按 V 分组后，P0 free 要等到 mma 发射之后才能结束，主路径被拖慢了。softmax 仍然占大头，这次改动实际上延长了 softmax 到 PV 之间的等待窗口，回退。

V35: rescale ld/store 位宽调整

V33 的 log2exp2 把 softmax 计算链路压缩到 2 条指令后，性能到了 0.047 ms / 724 TFLOPS。此时 profile 里 rescale 阶段的 ld/store 占比开始变得显眼。尝试将 rescale 的 load/store 位宽从 8 调整到 16，减少 TMEM 访问的指令数。

1
2
3
4

Elapsed Time (total):      0.0047 seconds
Average Time Per Step:     0.047 ms
Compute Performance:       727.25 TFLOPS
Memory Throughput:         1322.85 GB/s

相比 V33 的 724 TFLOPS，略有提升，约 0.4%。不算大，但属于无成本的优化。

V36: Q prescale — 理论正确但实际翻车

V35 之后，我注意到一个点：softmax 里每次都要做 FFMA(x * ScaleLog2 - max)，其中的乘法是否可以在 Q 加载阶段就做完？如果把 scale 提前乘到 Q 上，那么 softmax 内部就变成 exp2(x - max)，省掉一条乘加指令。

想法很直接，实现也简单：在 TMA 加载 Q 之后做一次 prescale，让 Q 本身变成 scaled 版本，后续所有用到 Q 的地方都直接用这个版本。

预期收益是 softmax 的 ffma 变成 fadd，省一条指令。但跑出来是：

1
2
3
4

Elapsed Time (total):      0.0049 seconds
Average Time Per Step:     0.049 ms
Compute Performance:       696.25 TFLOPS
Memory Throughput:         1266.48 GB/s

从 V35 的 727 TFLOPS 掉到了 696 TFLOPS。

查阅资料之后发现原因：原先的 exp2(x * ScaleLog2 - max) 是一条 FFMA + EX2，编译器会融合成单条 FMA 指令；而 exp2(x - max) 是 FADD + EX2，看似少了一次乘法，但那个乘法本来就在 FFMA 里被融合了，并没有额外的指令开销。反倒是因为做了 prescale，每次 Q 加载时都要多算一次乘法，额外增加了操作。

G5 小结

G5 从 V21 到 V36，核心主题是 pipeline 重构 + 双缓冲 + 精细同步。

V21 首次引入 ping-pong 流水线，性能从 220 TFLOPS 直接跃升至 355 TFLOPS。后续版本围绕指令副本、分工、barrier 粒度、softmax 计算链路做了一系列迭代。V33 的 log2exp2 优化将 softmax 计算链路从 3 条指令压缩到 2 条，性能进一步提升。V35 调整 rescale ld/store 位宽后，最终稳定在 727.25 TFLOPS。

性能演进回顾

几个比较明确的结论

1. Pipeline 重构是 G5 最大的收益来源：V21 首次将 TMA 加载和计算重叠，从 220 直接跳到 355 TFLOPS，说明之前的主要瓶颈在串行等待，不在计算本身。

2. 指令副本膨胀比预期更严重：V22 和 V24 的对比说明，模板化本身不是问题，但模板 × 循环展开的组合会导致指令缓存压力。把外层展开从 16 或 8 降到 1，在保留寄存器收益的同时消除了 no instruction stall。

3. Overlap 的边际收益在递减：V26 解耦 K/V TMA 带来了 27% 的提升，但后续 V30 的 barrier 细化、V33 的 log2exp2 都只有个位数百分比。越往后，能藏的东西越少。

4. 一些优化在 G2 无效，但在 G5 有效：log2exp2 在 G2 的 V6 就试过，当时几乎没有收益。现在 softmax 处于主路径上，压缩计算链路带来了 13% 的提升。这说明优化的上下文比优化本身更重要——瓶颈位置变了，同样的优化效果也不同。

5. TC 利用率从 7.8% 涨到了约 18-20%：虽然没有达到理想的饱和状态，但已经说明 pipeline 重构方向是正确的。

下一步方向

G5 收在 727.25 TFLOPS，大约是 torch_sdpa 的 63%。但 ncu 里有一个数字越来越刺眼：TC 利用率停在 18-20% 上不去了。

从 V26 到 V35，我们做的事本质上是同一件：把流水线里的空隙一个个找出来填掉——解耦 K/V、拆 barrier、压缩 softmax 计算链。每一版都有收益，但收益从 27% 一路掉到 0.4%。这让我隐约有个感觉：单 CTA 的资源可能已经用得差不多了。一个 CTA 能调度的 warp 数就那么多，无论 barrier 怎么精细、overlap 怎么排布，tensor core 就是喂不满。

于是下一步想试试一个之前没碰过的方向：引入 cluster，用 2 个 CTA 协同工作。多一个 CTA，就多一套 warp、多一份并发度，也许能打破单 CTA 的天花板。
