神奇妙妙通信小问题

记得在不久之前，有一位面试官询问我了一个问题，大意似乎如下：

你如何处理PD分离中KVcache传输、各种TP、CP通信之间互相协调的问题？

由于当时是infra 新手，再加之技术栈全点在算子方面，于是支支吾吾也不知怎么回答。如今读了一些mooncake，hicache，rdma，nccl的知识，于是尝试斗胆思考一下这个问题以防止脑子生锈，很多概念也是初次接触初次思考，感谢大家指错。

问题边界定义

假设我们有一个采用PD分离架构的LLM推理集群，具备以下条件：

1. 集群由多个GPU节点构成，每个节点假设有8张GPU，intranode通过NVL互联，internode通过RDMA互联。每一个node有2个RDMA双工NIC。
2. 模型规模比较大，且Prefill与Decode并不对称。在满足相应SLO条件下，4卡可作为一个Prefill节点，8卡作为一个Decode节点，且Prefill node采用TP + CP，Decode node采用TP，对于MoE来讲，两者都采用EP。集合通信除EP外都采用NCCL，EP采用megamoe。
3. Prefill node完成后需要向Decode node传输KVcache，使用基于RDMA的Transfer engine例如Mooncake等，同时应用了hicache来支持对HBM、Hostmemory、SSD storage的充分利用。
4. 集群同时服务多个请求，不同请求处于Prefill、KV transfer或Decode等不同阶段。为了简单起见，我们假设我们的PD配比是完美的，集群请求到达是严格稳定的。

Mooncake

先讨论一下Mooncake，Mooncake主要由Transfer Engine和Mooncake Store组成。

Transfer Engine

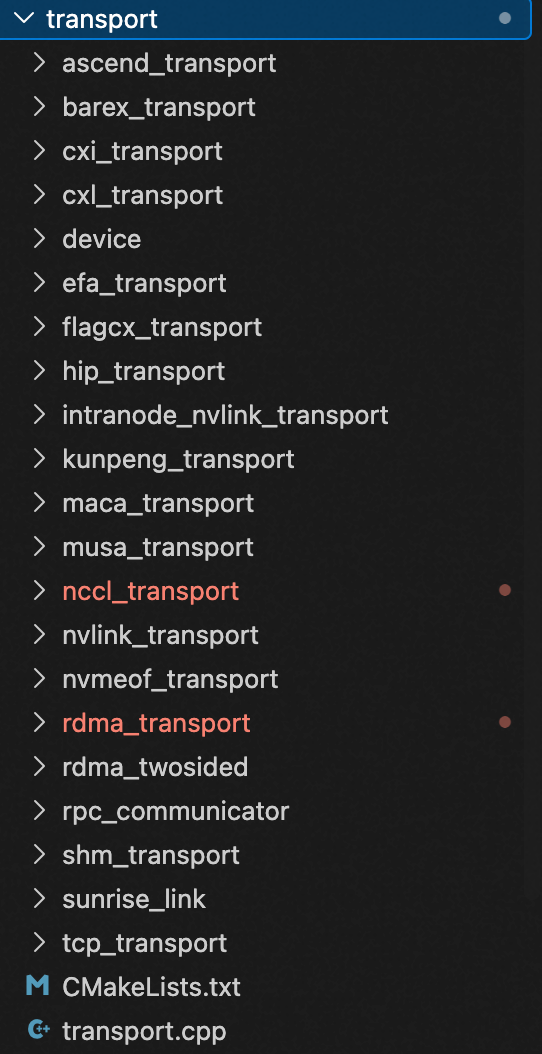

在mooncake-transfer-engine/src/transport中，我们可以看到巨量的transport后端：

每一个transport均封装着其细节底层的实现，但是所有的transport对上层暴露出的接口只有以下几类：

• install()：初始化后端，接入metadata和topo
• (un)registerLocalMemory()让后端准备、释放对该段内存的访问
• allocate/freeBatchID()创建、释放一批任务
• submitTransfer()提交传输请求
• getTransferStatus()查询传输是否完成或失败
• getName()标识后端

在能够操控后端完成这几种通信原语之后，Mooncake便进行了进一步封装，最终得到了一个能自动选择路径、走完整个搬运生命周期的TransferEngine。

Mooncake Store

这是Mooncake为我们提供的分布式存储后端，在SGLang HiCache的分类表中，kvcache主要分为L1, L2, L3三层：

我们可以看到，Mooncake Store主要是管理的L3缓存，在SGLang官方文档中，我们可以看到3FS、NIXL等与之相同生态位url。

因此，显然Mooncake的典型部署情景差不多就是：若干进程贡献一段CPU DRAM，组成分布式内存池。或者可以用独立存储节点来做这件事情。

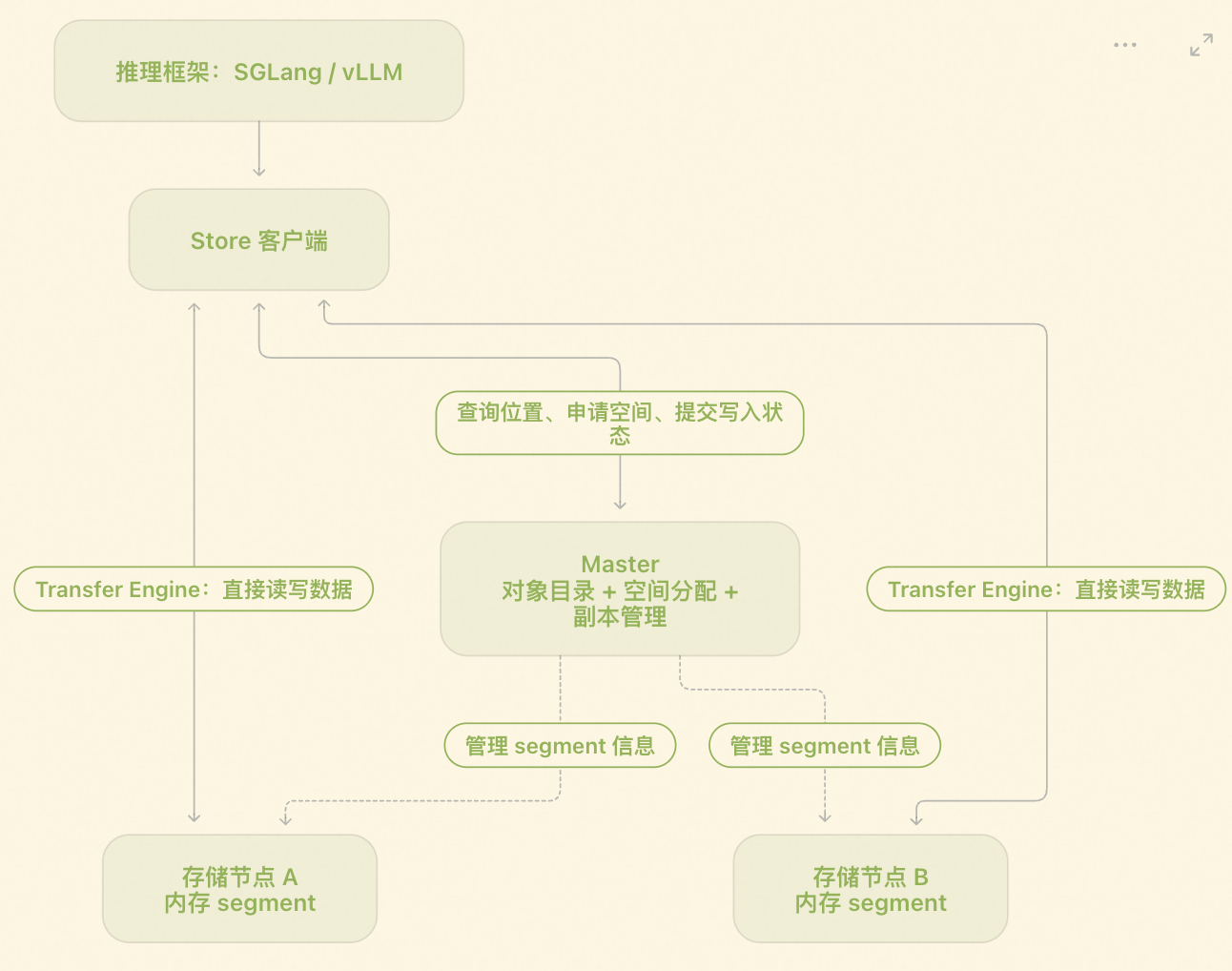

因此，Mooncake Store便可以理解为：一个管理目录和空间的Master，然后加上一组贡献内存的节点，客户端根据master给的位置直接读写这些节点：

• Put(key, data)
  1. 客户端调用Master的PutStart, master选择segment、预留空间，返回目标位置
  2. 客户端调用Transfer Engine，将数据写入，例如RDMA Write。
  3. 搬运成功之后，客户端调用PutEnd, master感知到完成。
• Get(key, data)
  1. 客户端向master查询可读副本
  2. 选择一个取得位置
  3. 调用Transfer Engine， 例如RDMA READ。

这样一来，我们就可以把KVcache管理抽象为集群中的另一套系统。在实际的应用中，我们似乎可以选择开启Mooncake Store。

如果不开启的话，那就是只有Transfer Engine：

$$\text{Prefill GPU}\to \text{Transfer Engine}\to \text{Decode GPU}$$

这里有一个问题，Decode侧GPU是怎么分配出合适大小的内存并告知prefill侧呢？

观察发现，大小就是prompt length，所以是可以在prefill计算的时候完成控制面数据的交换的，并且可以严格预测prefill时间，给了我们复杂优化的可行性。

然后Prefill侧直接Write到Decode侧中，然后通过控制面发送Trans_DONE，decode便可以收到回复了。

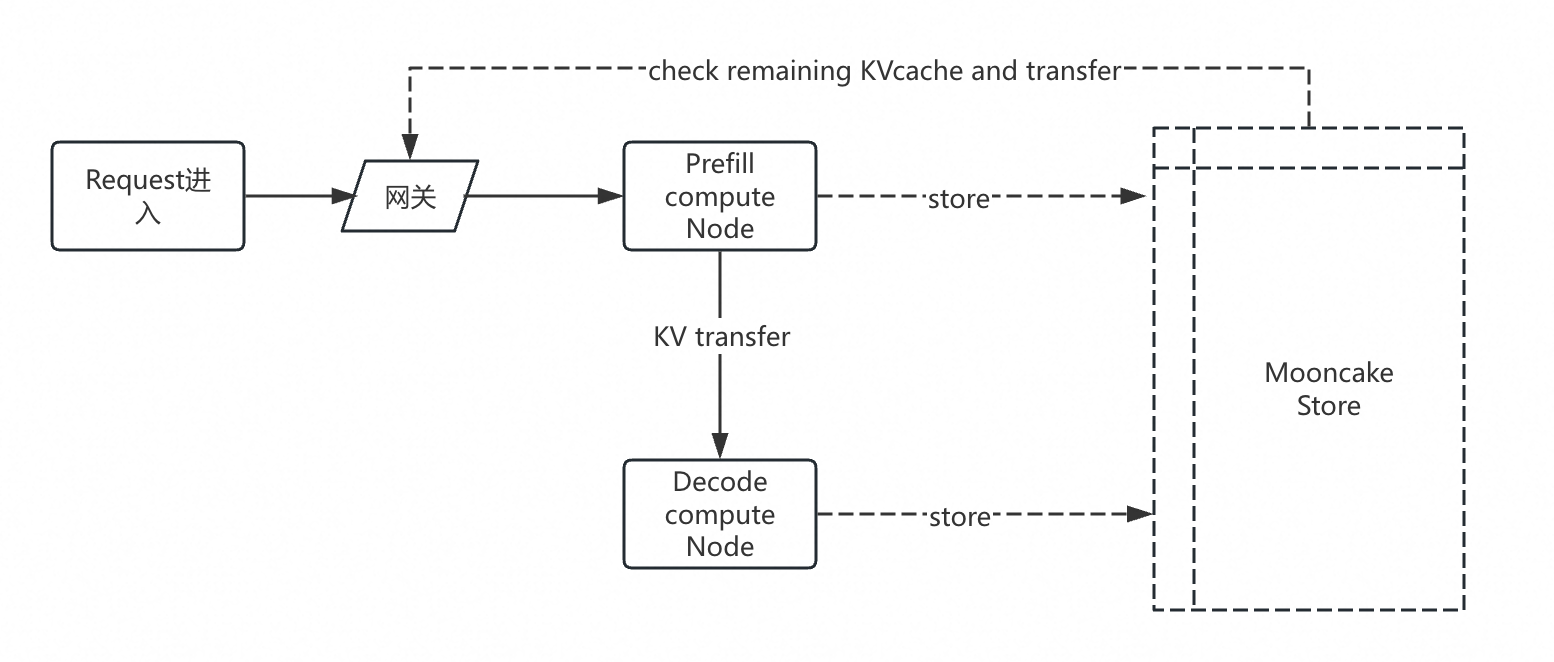

反之，如果开启的话，也就是只多了一条缓存复用和读取路径：

但是，如果我们使用的是Store connector的话，Decode就会与Mooncake交互以获得KVcache，显然这是不怎么合理的，浪费了overlap和RDMA write那么好的性能。

Reflection

好了，上述我们就把Mooncake的主要功能给介绍完了。但有几个问题值得我们继续思考：

• 前文说过可以把KVcache管理抽象为集群中的另一套系统，但其对集群资源的利用显然可见：
  1. 无论是怎样的传输都会涉及到对RDMA NIC、NVLink、PCIE的争用（PCIE: L2但是无竞争；NVLink：intranode 与 TP EP CP高竞争；RDMA NIC：internode但无竞争）
  2. 一些控制面数据以及poll引发CPU资源占用（牵强可忽略）
• KVcache传输是否需要prefill完全完成？这里我们显然使用chunked prefill便可实现。此外，单chunk内部也是可以逐layer计算完之后传输的，这样我们便实现了一定的overlap。
• Prefill侧和Decode侧可能面临不同的KVcache Layout问题，比如说Prefill采用了Ulyness, Decode又是什么乱七八糟的并行，这个或许需要再考虑一下，但并不是我们这次重视的问题。
• 引入chunked prefill之后是否还要考虑kvcache prefillnode长期驻存的问题？若chunked prefill，如果我们支持多request单prefill node，似乎会引入更复杂的问题。

NCCL

这里提NCCL的意图是，我们Prefill和Decode侧都存在着大量的并行通信，哎这里就不详细介绍了，反之我们都知道他们都会占用NVLink就行。

NCCL在NVLink域下会使用LL128协议，主要是通过NVLink进行 atomic 8 个相邻线程各写 16B，覆盖一条 128B 行，其中包含数据和 flag 128B写到对端，然后对端poll直至flag完整。

回归性原理

回到初始的问题上，我们明显发现，在模型推理过程中，并行通信与KVcache传输是有可能重合的，比如说我们就按照prefill过程中逐layer传输为例：

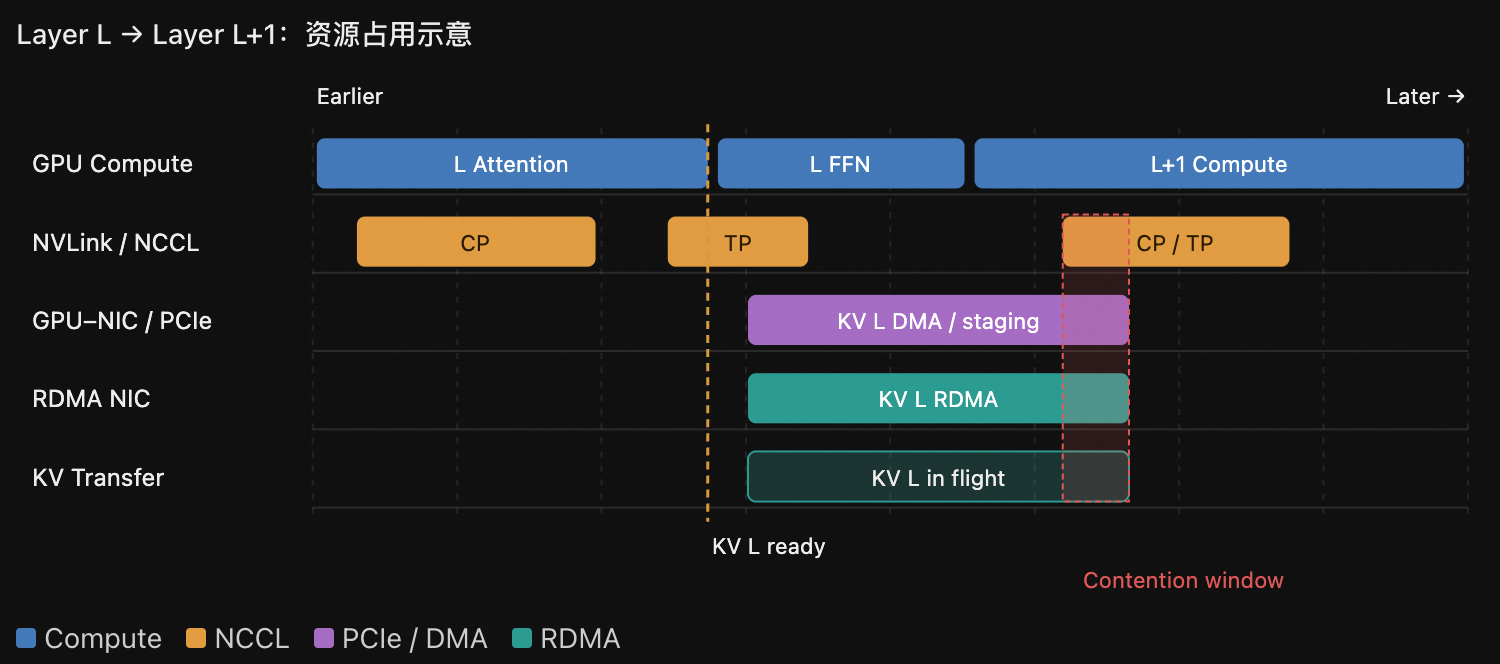

这张图里，RDMA传输会对下一个layer的通信计算，本ffn的通信计算造成阻断。但是先不要急，先考虑一个问题：KV transfer是NIC到HBM之间的通信流量，这会不会影响GPU之间的通信流量呢？

很好我查了查，发现我是傻子，RDMA NIC是通过PCIe与GPU连接的，也就是说根本不会发生通信物理链路的重合，我们只需要考虑HBM读取流量竞争问题。但是问题是HBM是足够高的带宽，所以这也不是一个问题。

啊这，那我们想讨论的问题不复存在了呢，对于decode node，他的通信也是全走的nvlink，NIC不会发生争用。

所以我们这一段的讨论是毫无价值的（x

因果性原理

话又说回来，如果我们的集群并没有NVLink，比如说使用了神奇的Pro5000/Pro6000/5090（谁家集群这么干！），这就会出现很大的问题，因为这时候并行通信是经过pcie，然后NIC也是经过PCIe，显然是更不好处理的，但是谁愿意自找苦吃呢？假如GPU0 同时执行：

$$\begin{gathered} \text{NCCL: }\text{GPU 0}\to \text{GPU 1} \\ \text{KV Transfer: }\text{GPU 0}\to \text{NIC} \end{gathered}$$

此时，两条流量必须经过GPU 0 的同一个PCIe端口，这是不妙的，更准确的结论是这样：

想想有什么解决办法吧，我们或许需要建立一个link contention model，然后优先保障通信计算，其次再是KVcache。

为什么呢？观察我们的三类流量：

TP/CP/EP 属于执行关键路径，而 KV Transfer 在一定条件下可以提前执行、延迟执行或者限流。于是我们尝试建模：

对于一个 PCIe port $e$，假设我们预测未来一段时间内 TP/CP/EP 的带宽需求为：

$$B_e^{\mathrm{critical}}(t)$$

该端口的有效带宽上限为 $C_e$，那么可以分配给 KV Transfer 的剩余带宽是：

$$S_e(t)=\max (0,C_e-B_e^{\mathrm{critical}}(t)-{ϵ}_e)$$

那对于一条 KV Transfer 路径 $p$，它的有效可用带宽近似为：

$$B_{\mathrm{KV},p}(t)\le \underset{e\in p}{\min }{S}_e(t)$$

这里要注意，实际 PCIe 通信是有向的，因此每个端口的发送与接收方向应该分别建模。而且我们不必要求 KV Transfer 与 NCCL 分时，而是采用以下规则：

• NCCL 不活跃时，让 KV Transfer 尽可能使用剩余带宽。
• NCCL 活跃但尚有带宽余量时，允许 KV Transfer 继续执行。
• NCCL 对共享端口产生严重竞争时，降低 KV Transfer 的注入速率。
• KV Transfer 接近 deadline 时，允许一定程度的资源竞争，权衡 Decode stall 与 Prefill slowdown。

然后或许通过乱七八糟的建模，我们可以定义transfer的紧迫程度巴拉巴拉，然后得到一个好的优化目标和策略，然后我们又能宣称我们做了什么什么优化。

不过这个优化一看就是那种没什么必要的优化，不过看上去像是免费的午餐，但是很难想到一个pcie机器会需要这样的优化，成本有点难收回来。但是这token用着不烧心doge。

题外话

文章第一段讨论了mooncake的一个思路，主要是围绕着PD分离的场景做了很多适配和合理的优化，但是最近手上在做的一个工作给了我更多的想法。

在传统PD分离场景中，Prefill和Decode是两个角色，两者分别是compute bound和memory bound，由此也衍生了不同的优化方法，such as prefill甚至不开cuda graph，decode上高带宽机器等等。但是无论如何，decode与prefill的计算路径不会发生改变（mtp除外）。

但是，Deepseek v4.1flash的发布让我们认识到了原来prefill可以只做前二十层的，说白了prefill就是产生第一个token和产生kvcache的，那此时便有了一个问题，我们在prefill节点上只进行前20层，然后将kvcache和中间激活值传给decode节点，然后只让decode去过剩下那20层，是否可以呢？

想法很丰满，现实很骨感，注意到Deepseek使用的是CSA2 + SWA结构，这代表着第一个经过后20层的token必须要在每层有上128个token的kvcache，这代表着我们实际上不能直接把最后一个token算出来然后送给decoder。

倘若我们选择让decoder重建的话，那decoder会时不时地收到一个request，带着之前的128token，要求全跑一遍（你是什么奇奇怪怪的人啊）。这当然是可以做的，但是问题是，这会造成decode时不时的卡顿，这与我们做pd分离的初心相悖（前几天去了解史料发现当时chunked prefill与pd分离打得挺激烈的，批评chunked prefill也有很大部分是批评用户体验）。

那怎么样去解决这个问题呢？如果把这128个token放到prefill侧，那需要在所有的token进行完前20层之后，再单独给后128个token进行一个后20层，这显然会引入bubble，而且挺明显的。

不知道deepseek是怎么推的这个模型，或许还可以引入一个新的角色，叫做什么reconstruction role，专门处理prefill这种尾部问题，然后与prefill可以多对一，且在第二十层之后prefill可以先发128个token到一个recon 节点上，但是这个recon节点又是需要所有的第20层kv cache，感觉对网络需要也蛮高的，不知道有什么好的处理手段。

Epilogue

OK，本文首先梳理了mooncake的结构，然后探讨了kvcache传输与通信之间的网络争用问题，最后又想了想deepseek该怎么推的问题。基本上就到这里结束，思考如有错误请大家指出见谅。思考还是不充分啊
