从 NCCL Ring LL 到 PCIe IPC AllReduce

最近在读NCCL相关内容，对LL协议产生了诸多兴趣，恰好在做deepseek v4.1 flash serving on 8xpro5000时，使用的NCCL Ring LL kernel被flashinfer PCIe IPC kernel完全打败（7x对比）。于是想要去研究一下NCCL在这个过程中的具体行为。

Traditional LL Protocols

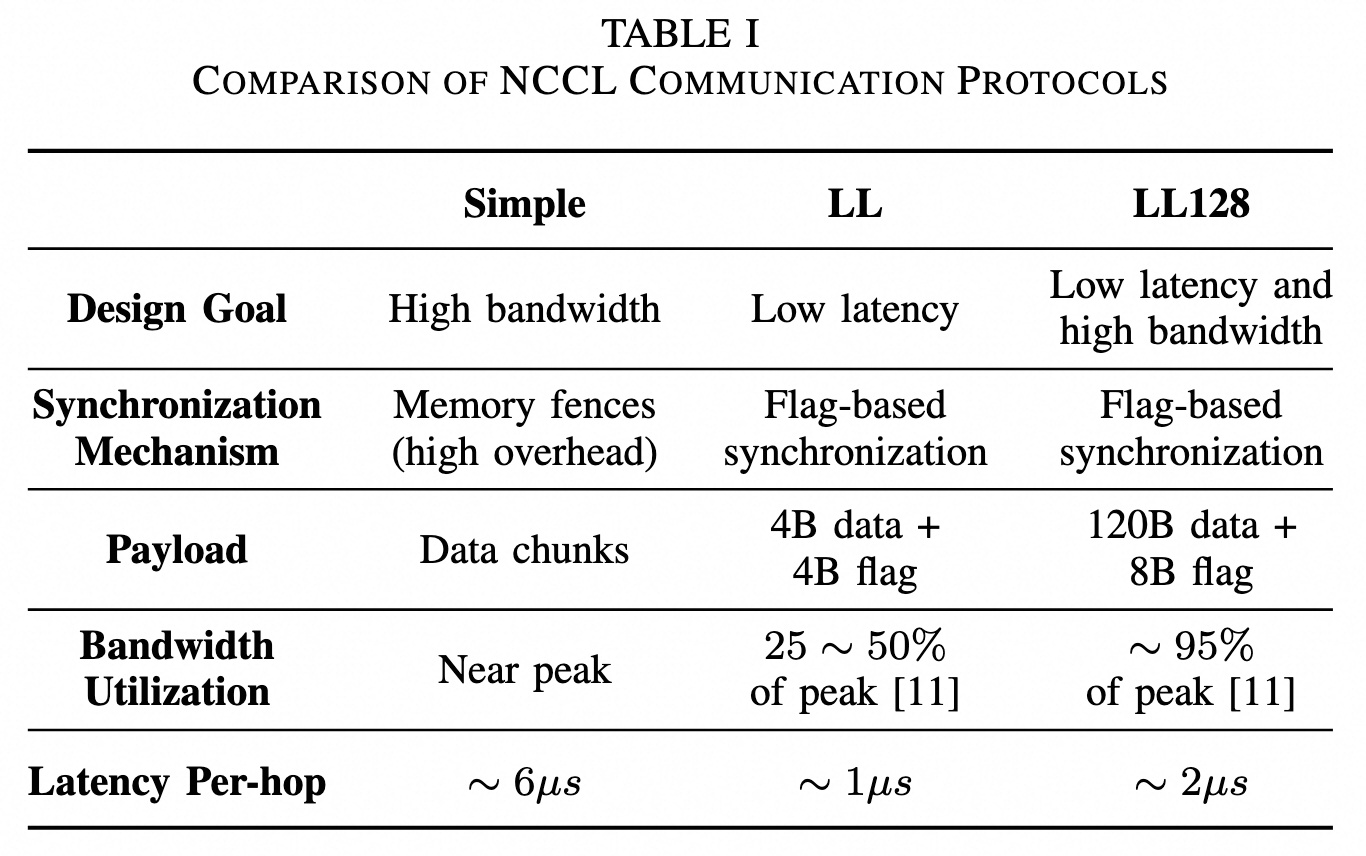

拜读完NCCL经典论文Demystifying NCCL: An In-depth Analysis of GPU Communication Protocols and Algorithms之后，文中提到的NCCL Communication protocols主要有以下3种。

• Simple: 大块的数据被分到多个channel中，但是需要memory fence保证memory consistency，延迟不够友好，但是带宽利用极佳，且支持P2P，不经过CPU path。
• LL：传输的数据layout为：[4B data | 4B flag]，因此带宽最高也就只能达到50%。在论文撰写的时候，也就是2.19.1版本中，GPU将8B line写入到CPU buffer memory中，然后CPU poll flag，之后通过NIC发送。显然这样的实现不支持send侧的GDRDMA。因单条数据很小，因此latency最低。
• LL128：传输的数据layout为：[120B data | 8B flag]，一般通过NVLink传输。在send GPU侧积攒了一个chunk之后可通过NVL传输，是Simple与LL的结合版。但是因为flag需与data保持在一个packet里，所以需要支持atomic 128B writes，这是其使用NVLink的主要原因。

对于Protocol的选择上，既可以通过用户自己选择：NCCL_PROTO，也可以进行自动选择，由system topology, GPU architecture, message size和predefined performance metrics等决定。

LL Protocol’s problem and solutions

由上文所述，LL的实现是绕不开CPU memory的，即使在NVLink环境下，LL协议的路径也基本上是如下所示：

$$\text{GPU}\to \text{(PCIe)}\to \text{Host Mem(CPU Poll)}\to \text{NIC}\to \text{Recv Node}$$

但在后续的NCCL的不断发展中，NCCL引入了Symmetric Memory、LSA、GIN等新的特性(NCCL 2.28.7)，逐渐让我们看到了LL绕开host mem的新做法。

Symmetric Memory

所谓Symmetric Memory，其与NVSHMEM高度相似（怀疑其就是一个东西），主要思想就是在一个通过NVLink互联的domain内，得益于NVL72高达1800GB/s的双向互联带宽和极大的并行域，使得过去必须通过NIC进行的一些通信，现在可以在一个统一的NVLink domain内完成。

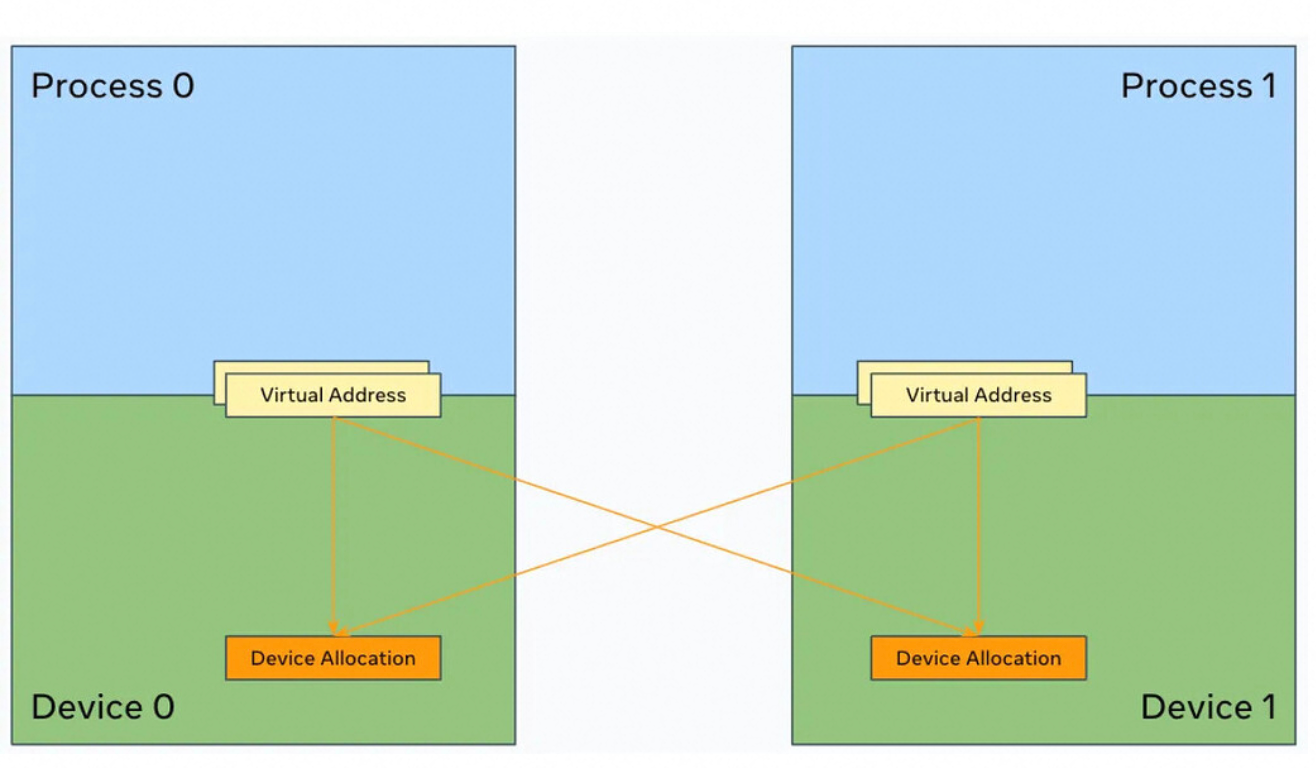

而通过NVLink互联的GPU通常具备P2P direct能力，主要是利用了CUDA的VMM特性，local GPU可以将远程GPU的HBM映射到自己的内存空间中。

映射完成之后，local GPU的kernel就可以通过正常标准的指令直接进行读写，硬件自动处理通过NVLink的请求，对cuda kernel来说是无感的。

建立在以上的硬件基础之上，在 2.28中，NCCL 构建了一个基于CUDA VMM构建的、为节点内所有GPU提供统一、扁平化、对称虚拟地址空间的底层基础设施，来实现 Symmetric Memory 的设计。简单来说，其提供了一个严格对称的内存空间，对称堆的分配是集体操作，要求所有 GPU 步调完全一致。

LSA

Load/Store Accessible模块，每块GPU都能获得其他GPU内存的直接指针，这意味着在机内recv侧GPU的kernel可以直接在显存中poll send侧的Flag，Send侧的GPU也可以直接执行8B atomic write到recv侧显存，这个过程完全消除了host memory的参与，从而消除了跨PCIe的延迟和data copy到host mem上的开销。

GIN

GPU-Initiated Networking模块允许GPU直接与NIC交互。kernel直接将WR写入NIC启动RDMA，通过ncclGin_Put / ncclGin_Get读写远程 GPU 内存，ncclGin_SignalAdd：原子增加远程信号，用于同步。

因此，通过以上技术的支持，LL Protocol直接摆脱了CPU侧的通知开销，实现了更快更低延迟的通信流。

Pro5000 ?

上面洋洋洒洒讲了一大堆NVLink域内的LL改进路线，但是实际的场景是在一个2xNUMA domain，且每domain内的4张pro5000位于不同的PCIe bridge内的复杂环境中进行通信。所有的NCCL通信都发生在同一个NUMA domain里。

在一开始，提取kernel timeline的时候发现使用的是ncclDevKernel_AllReduce_Sum_bf16_RING_LL，发现其性能数字如下：

查阅源码，其LL读写行为是发送 GPU 用 st.volatile.global.v4.u32 写入到LL FIFO；接收 GPU 用 ld.volatile.global.v4.u32 反复读取，直到两个 flag 都匹配当前 step，才使用同时读到的数据。而检查我们的NCCL配置，发现采用的是SHM/direct/direct配置，如此LL FIFO便位于GPU可访问的 host shared memory。

尝试将配置改为P2P/CUMEM，发现取得了巨大的性能提升：

这个配置的GPU行为顾名思义，初始化映射时，GPU1分配接收FIFO buffer，通过cuMem使得GPU0 process获取该buffer指针。之后GPU0的SM直接写入到GPU1 FIFO中，GPU1的SM则轮询本地FIFO，这样的话FIFO直接位于recv侧，通过实测得到的性能确实比SHM/DIRECT快很多。

偶然间，落叶捎来讯息，FlashInfer中或许有更快的做法，于是派出codex一番查找，果不其然！

调查该kernel的行为，发现相比于NCCL有了很大的不同：

以Input size = 160KB为例，将每张卡的输入都分为A、B、C、D四段，然后进行以下的操作：

各卡的 A 段 → GPU0 收齐并求和 → 把结果 A 发给其他三卡
各卡的 B 段 → GPU1 收齐并求和 → 把结果 B 发给其他三卡
各卡的 C 段 → GPU2 收齐并求和 → 把结果 C 发给其他三卡
各卡的 D 段 → GPU3 收齐并求和 → 把结果 D 发给其他三卡

其直接摒弃了Ring算法，在数据传输协议上采用了类似于P2P/CUMEM的做法，看上去更加快速，但是值得注意的是，其每张卡上实际上承载了4倍的显存容量，是一种用带宽+显存换复杂度的做法。这不禁让我们想起了基于NVSHMEM的One Shot All reduce，存在在大消息下总通信量较高的问题，我们尝试把input拉大，虽然IPC采用了分时RS/AG来缓解，但仍出现了一些性能退化，但在目前的特定的任务场景中表现很不错。

Conclusion

本文主要是在优化特定场景中model decode中遇到NCCL性能问题之后，去读Demystifying NCCL: An In-depth Analysis of GPU Communication Protocols and Algorithms还有一些相关文章了解NCCL机制和协议而撰写的记录，感觉通篇下来并没有什么非常有意义的发现，也灌了好多水，表述也不算明晰，逻辑也不太顺畅，权当是冲10月份blog kpi得了（x
